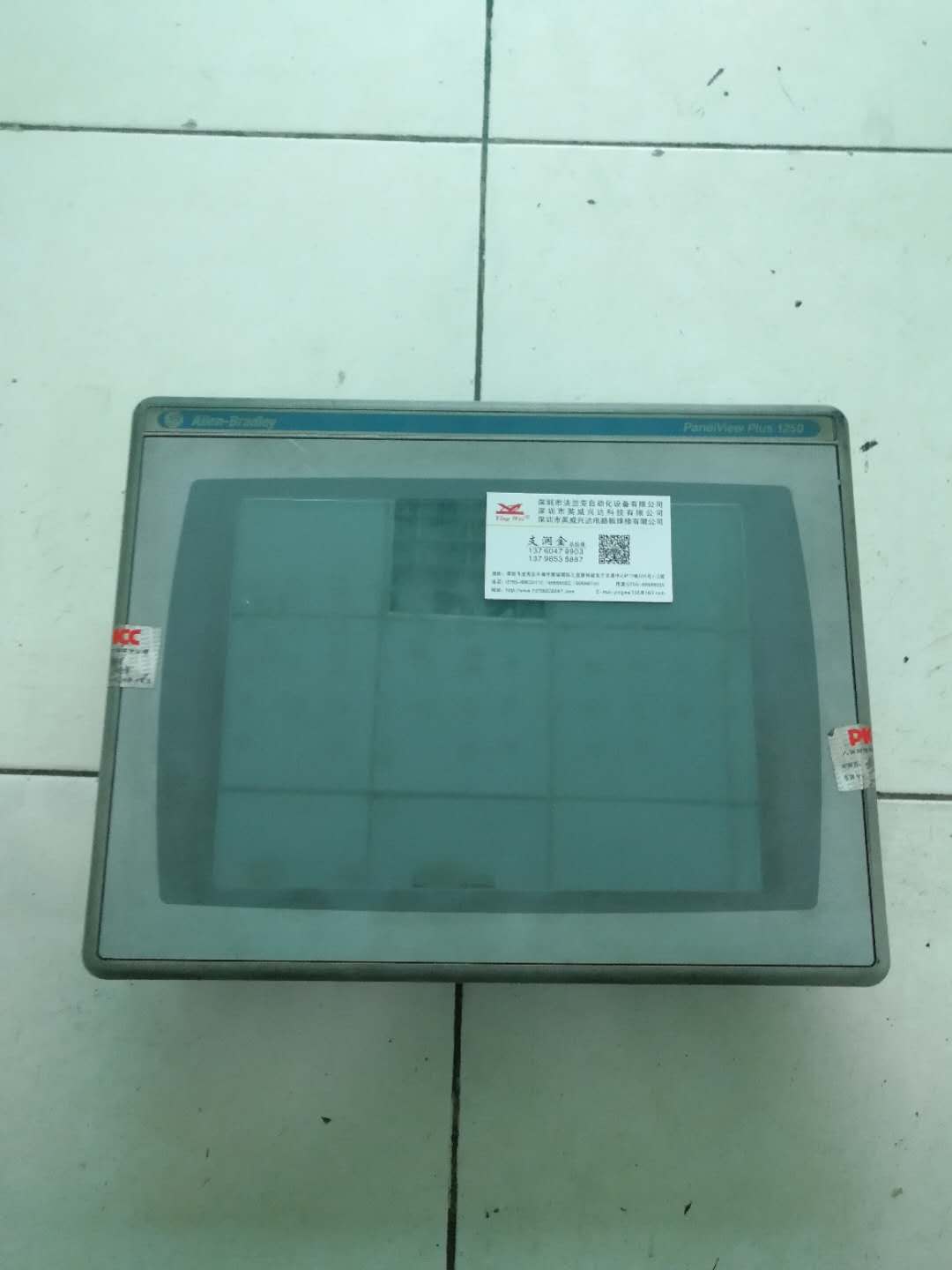

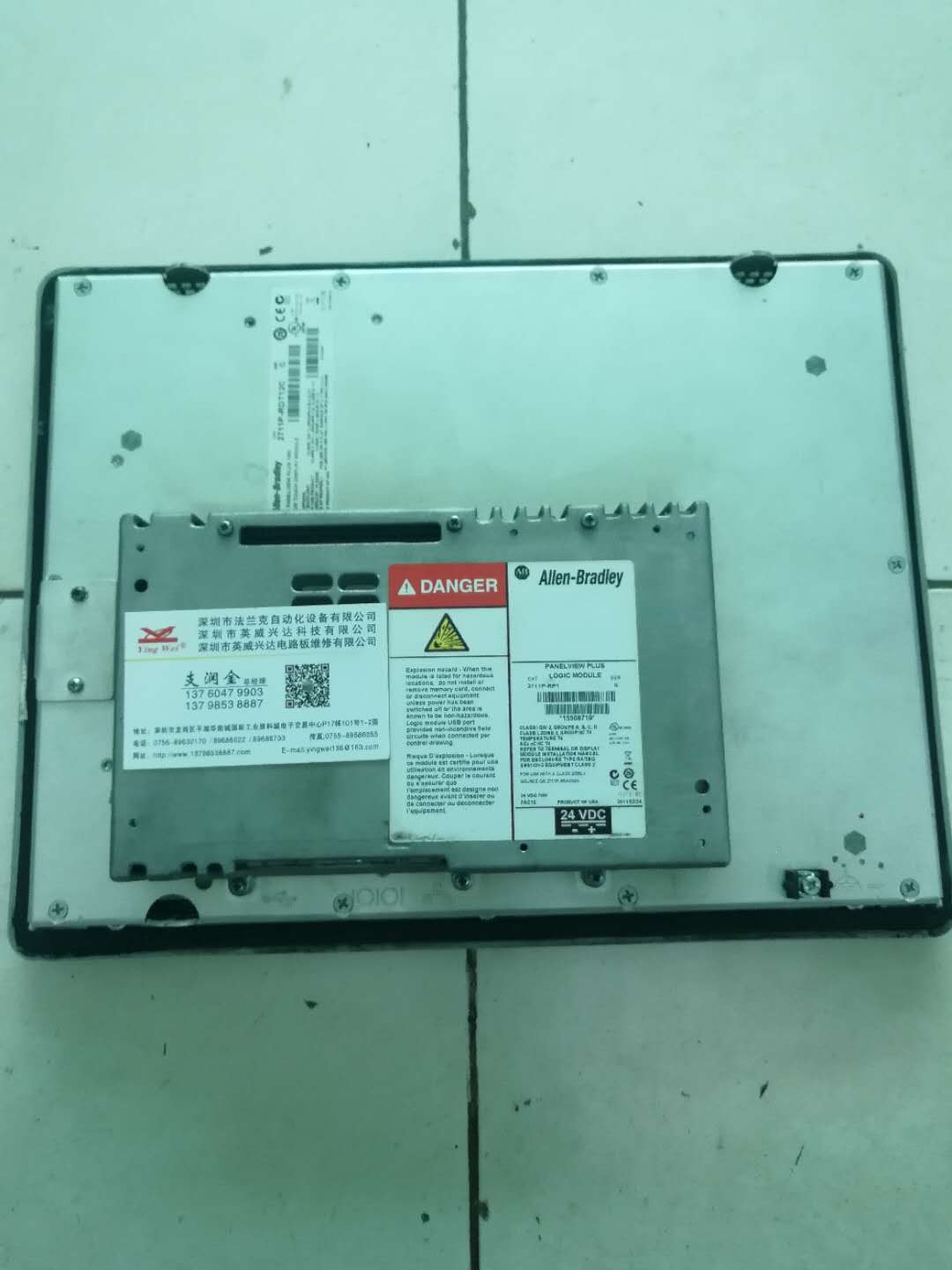

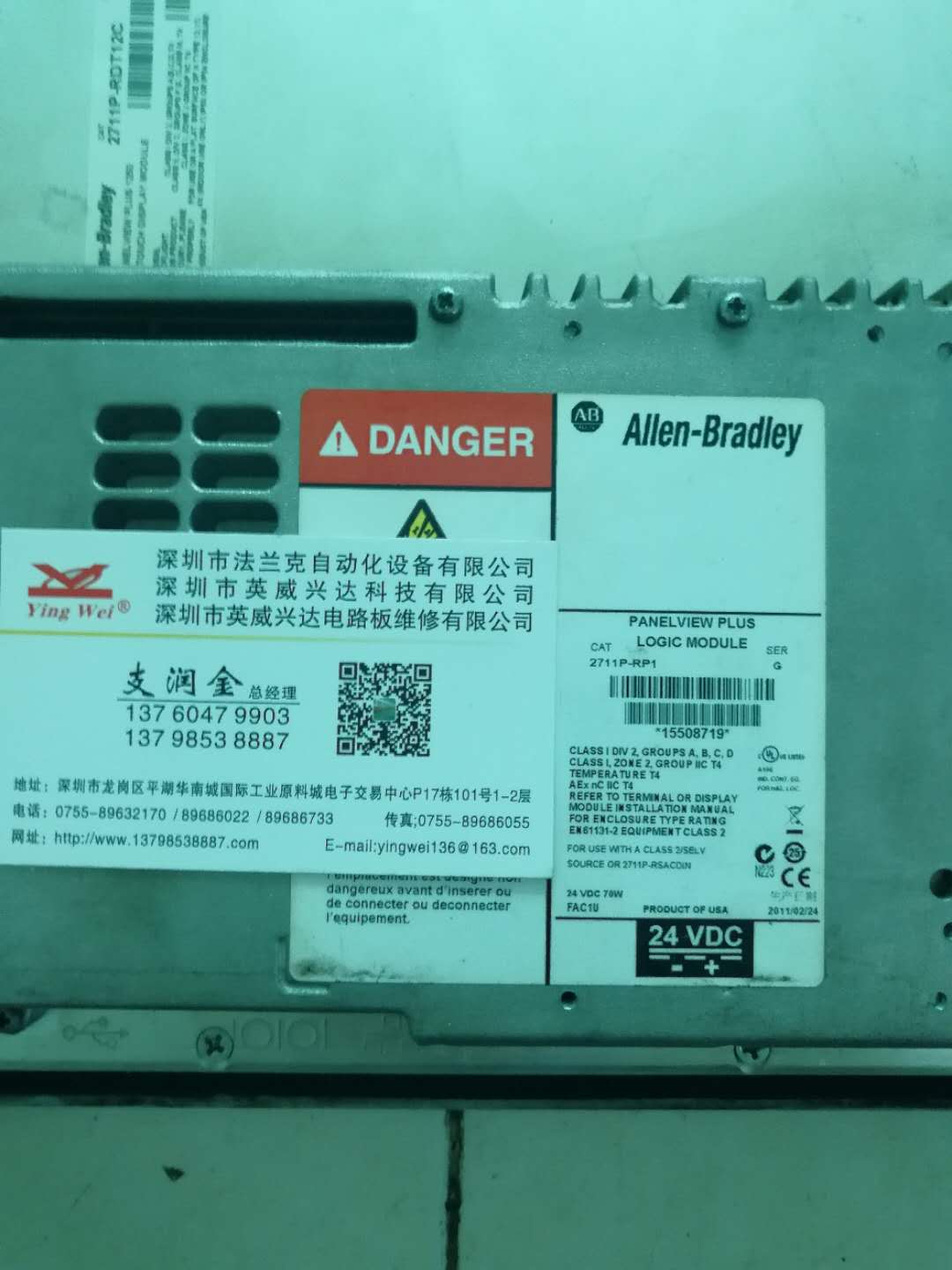

美国AB罗克韦尔触摸屏与PLC通讯过程中通讯故障维修

发布日期：2019-12-27 浏览次数：1164

美国AB罗克韦尔触摸屏与PLC通讯过程中通讯故障维修：美国AB罗克韦尔触摸屏人机界面有COM1、COM2共两个通讯端口。COM1的通讯模式有RS232、RS485及RS422三种。COM2仅有RS232一种通讯模式，PLC的RS485通讯端口与人机界面COM1端口在RS485通讯模式下进行通讯；PLC的COM1通讯端口与人机界面的COM1端口在RS232通讯模式下进行通讯；PLC的COM2通讯端口与人机界面的COM1端口在RS232通讯模式下进行通讯。通过不同的通讯端口通讯实测，确定故障通讯端口，那么有几种故障出现，我们有来分析一下：

（一）美国AB罗克韦尔触摸屏与PLC通讯过程中通讯故障维修：针对通讯电缆接触不良可采取的措施：

重新制作RS232、RS485通讯电缆各一条进行更换，用于RS232及RS485通讯模式下的通讯，确保通讯电缆接触良好。

很多不是电子技术专业出身的人，相对于软件程序会弱一些，因为这个涉及到计算机原理的问题，不是纯硬件设备维修的问题，那么很多人开始关注如何利用程序判断美国AB罗克韦尔触摸屏与PLC通讯出现故障这一问题，因此小编也根据这一问题给大家简单科普一下吧。

利用程序做判断时，我们惯用的一个方法就是用心跳检测。定义一个bool，HMI固定频率将该点置位。PLC收到该点为ON信号后将其复位，如果在一段时间里，几秒以内无ON的信号，就可以判断通讯中断。这里有一个技巧就是PLC把memory clock字节传到屏上，屏用脚本把这个字节的值赋值需要传给另外的一个PLC内的地址，接着plc内判断返回的字节两个扫描周期是否一样，如果一样说明通讯中断。
