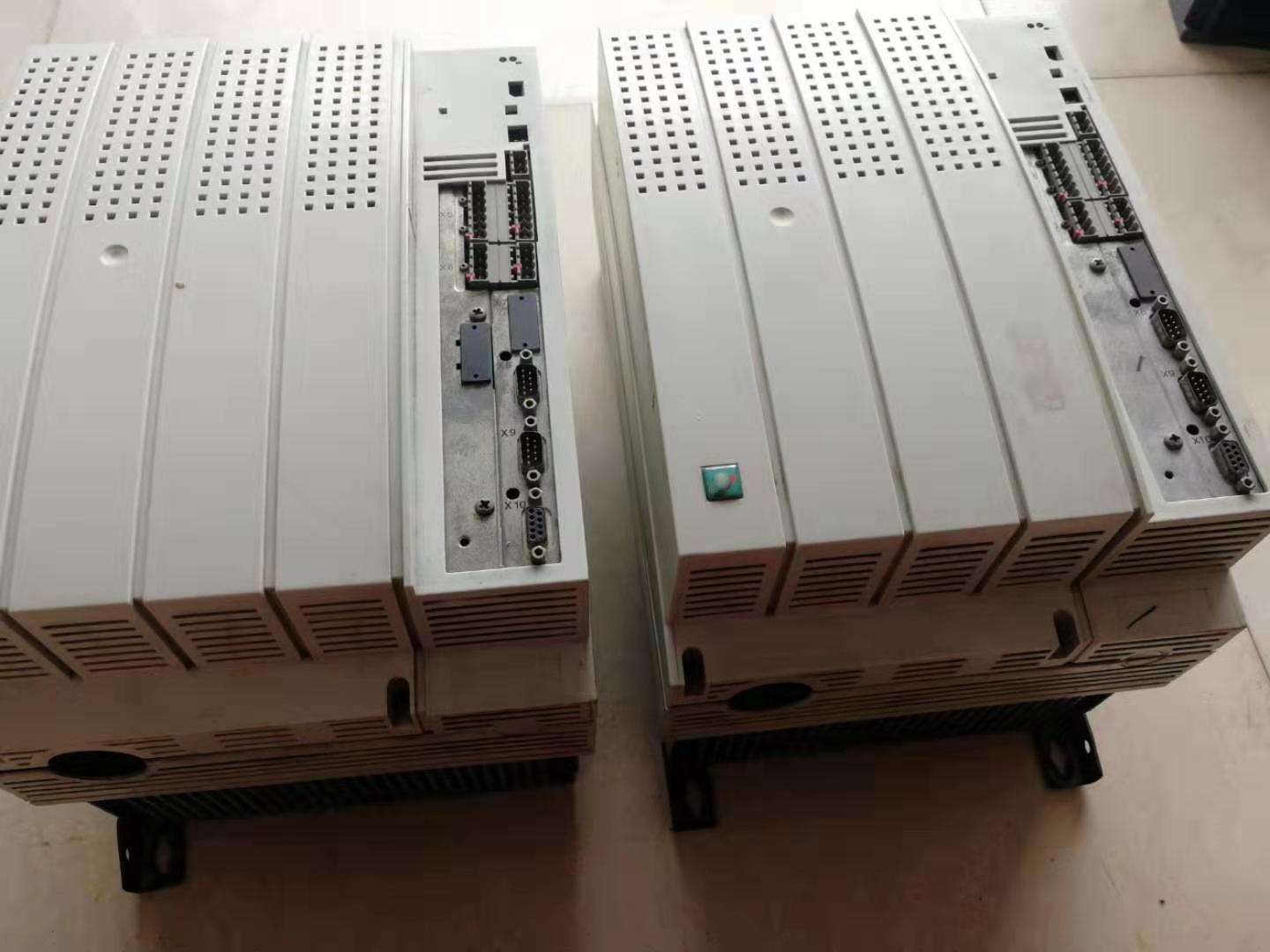

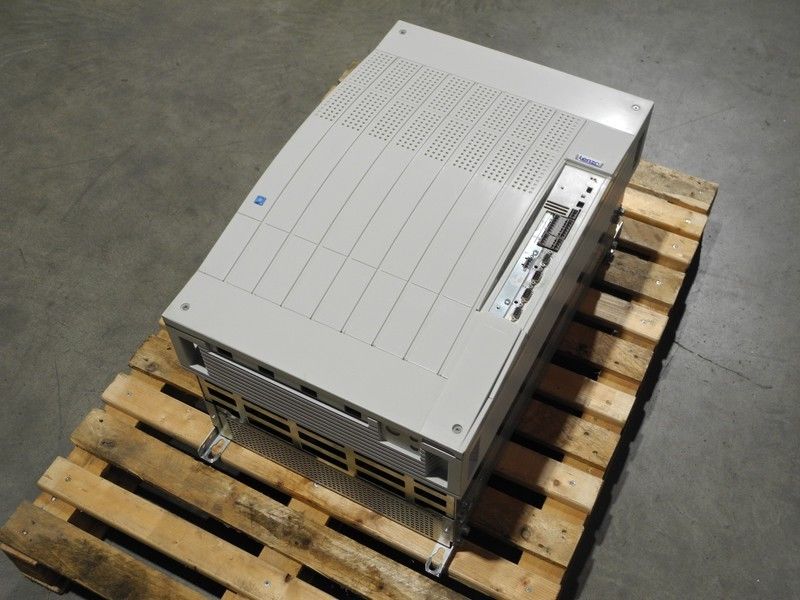

LM393运放在伦茨变频器维修中的应用：Lenze伦茨变频器ES9326系列分为主板，驱动板，电源，交直交电路，模块等，那么Lenze伦茨变频器驱动板LM393运放的在电路中的工作原理及应用,现在由英威兴达科技工程师介绍一下LM393运放在伦茨变频器维修中的应用：

LM393是电压比较器，将接在R-Light端的光敏二极管接收光照时产生的电阻值变化变成电压信号传递给电压比较器的同相输入端INB+，这个变化的电压信号与电压比较器的反相输入端INA-端的基准电压相比较，当同相端INB+电压大于反相端INA-端电压时，电压比较器的输出端OUT输出高电平电压，当同相端INB+电压小于反相端INA-端电压时，电压比较器的输出端OUT输出低电平电压，此时Light LED灯亮。

　　在没有光照时，光敏二极管的电阻值很大，电阻R23与该光敏二极管组成的分压点电压升高，使同相端INB+电压大于反相端INA-端电压，电压比较器的输出端OUT输出高电平电压，此时Light LED灯不亮。在有光照时，光敏二极管的电阻值很小，电阻R23与该光敏二极管组成的分压点电压下降，使同相端INB+电压小于反相端INB-端电压，电压比较器的输出端OUT输出低电平电压，此时Light LED灯亮。

　　接在反相端INA-端的电位器VR2用于调节该端的电位电压，这个电压也就是电压比较器输入的阀值翻转电压，用于光照灵敏度调节。

　　LM393应用说明

　　LM393是高增益，宽频带器件，像大多数比较器一样，如果输出端到输入端有寄生电容而产生耦合，则很容易产生振荡。这种现象仅仅出现在当比较器改变状态时，输出电压过渡的间隙，电源加旁路滤波并不能解决这个问题，标准PC板的设计对减小输入—输出寄生电容耦合是有助的。减小输入电阻至小于10K将减小反馈信号，而且增加甚至很小的正反馈量（滞回1.0~10mV）能导致快速转换，使得不可能产生由于寄生电容引起的振荡，除非利用滞后，否则直接插入IC（集成电路板integrated circuit，缩写：IC） 并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡，如果输入信号是脉冲波形，并且上升和下降时间相当快，则滞回将不需要。

　　比较器的所有没有用的引脚必须接地。

　　LM393偏置网络确立了其静态电流与电源电压范围 2.0~30V无关。

　　通常电源不需要加旁路电容。

　　差分输入电压可以大于Vcc并不损坏器件，保护部分必须能阻止输入电压向负端超过-0.3V。

　　LM393的输出部分是集电极开路，发射极接地的NPN输出晶体管，可以用多集电极输出提供或OR ing功能。此输出能作为一个简单的对地SPS开路（当不用负载电阻没被运用），输出部分的陷电流被可能得到的驱动和器件的β值所限制。当达到极限电流（16mA）时，输出晶体管将退出而且输出电压将很快上升。输出饱和电压被输出晶体管大约60ohm 的γSAT限制。

　　当负载电流很小时，输出晶体管的低失调电压（约1.0mV）允许输出箝位在零电平。

大家看了英威兴达科技工程师的以上文章，对LM393运放在伦茨变频器维修中的应用，应该也有了一定的了解了，可以根据以上的分析进行相关的具体操作，如果觉得笔者整理的不错，请不要忘记关注收藏，如果对Lenze伦茨变频器，伺服驱动器，马达电机及马达，人机界面，触摸屏等出现故障还有疑问的话，可以来英威兴达官网提问！谢谢浏览！
