博士BOSCH伺服驱动器维修逻辑IC 74HC74如何判断坏

 发布日期：2020-02-01    浏览次数：784

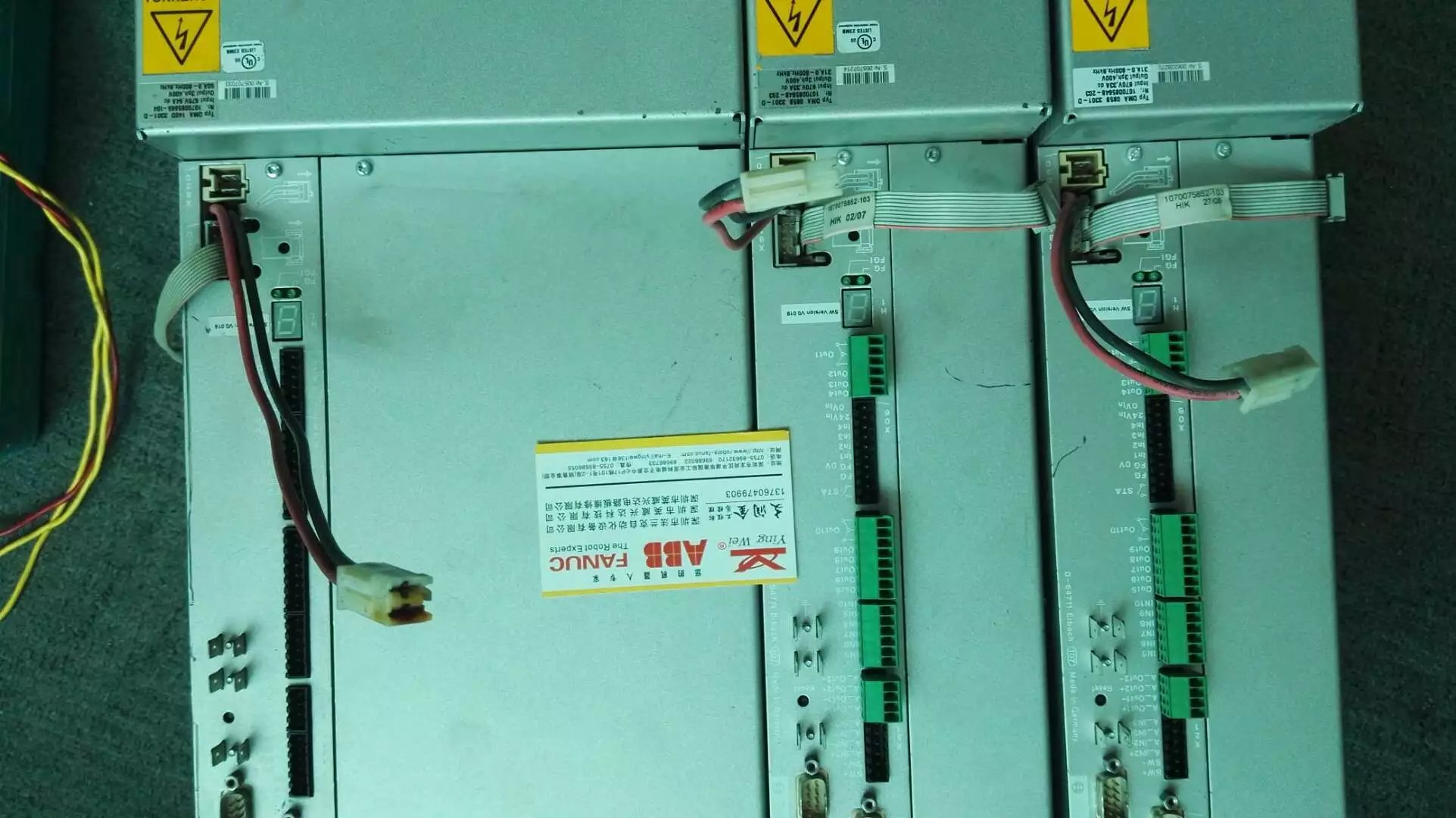

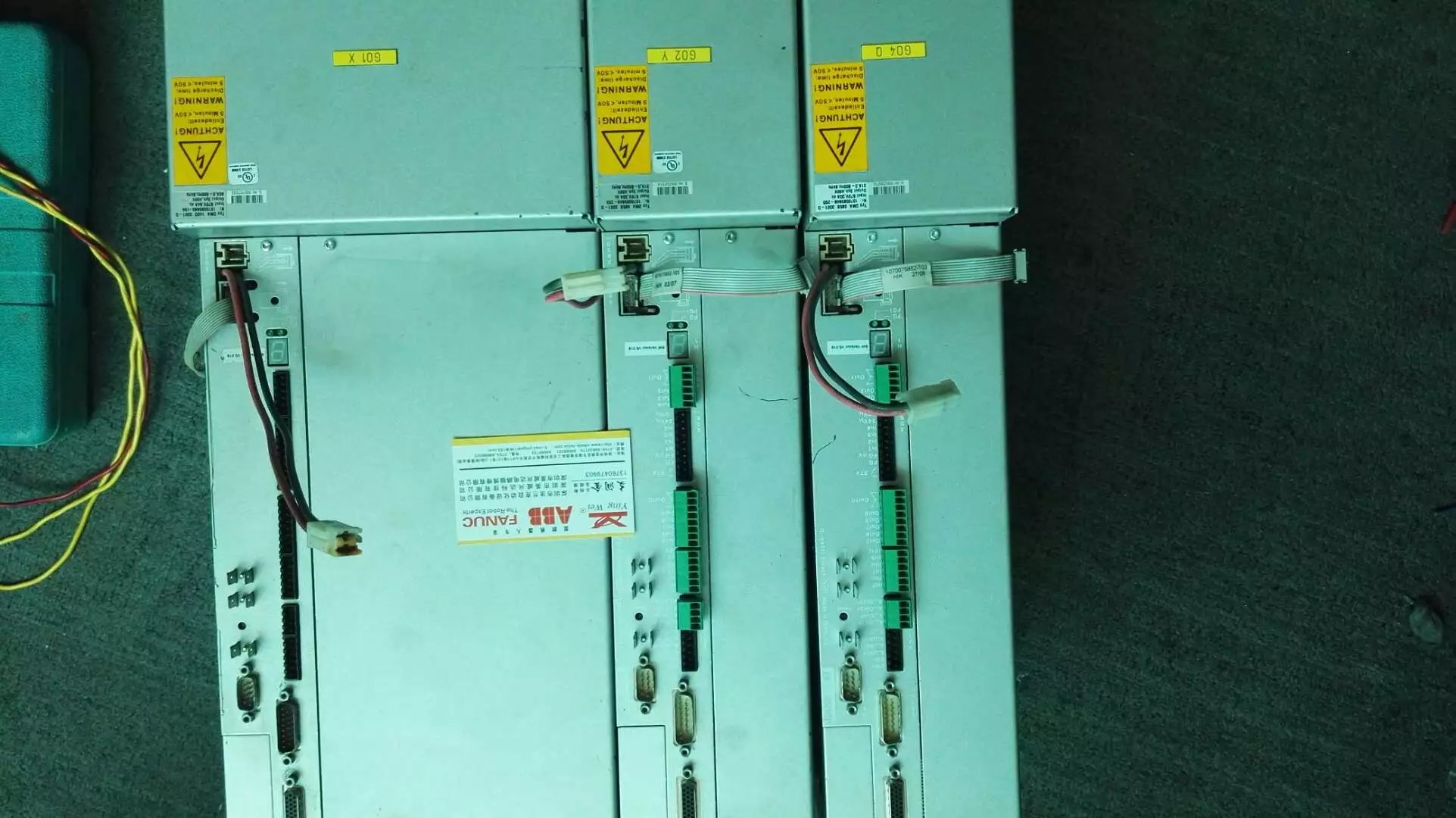

博士BOSCH伺服驱动器维修逻辑IC 74HC74如何判断坏：德国博士BOSCH伺服驱动器在汽车生产线及C网机上使用，，那么博士BOSCH伺服驱动器常见故障及报警如f69问题频繁如初，该故障是主板问题，逻辑IC 74HC74导致.很多维修员工除了对其需要更多的专业知识储备之外，还要在维修过程中需要了解更多的维修方法。其中一些初学者就提到对博士BOSCH伺服驱动器维修逻辑IC 74HC74如何判断坏有哪些的疑问。所以英威兴达科技工程师根据这一问题整理了逻辑IC的检测内容，具体如下：

1，博士BOSCH伺服驱动器维修逻辑IC 74HC74是一款高速CMOS器件
74HC74引脚兼容低功耗肖特基TTL（LSTTL）系列。74HC74遵循JEDEC标准no.7A。

74HC74是双路D 型上升沿触发器 ，带独立的数据（D）输入、时钟 （CP）输入、设置（SD）和复位（RD）输入、以及互补的Q和Q输出。

设置和复位为异步低电平有效，且不依赖于时钟输入。74HC74数据输入口的信息在时钟脉冲的上升沿传输到Q口。为了获得预想中的结果，D输入必须在时钟脉冲上升沿来临之前，保持稳定一段就绪时间。74HC74时钟输入的施密特触发功能使得电路对于缓慢的脉冲上升和下降具备更高的容差性

2.博士BOSCH伺服驱动器维修逻辑IC 74HC74中进行分频。

根据2＂分频规律可知，当n＝1时，进行二分频，即在V1点输出 10MHz（20÷2＝10）的频率；当n＝2时，进行四分频，即在V3点输出 5MHz（20÷2＇＝5）的频率；n为分频同理。

图中，U1为双路D触发器74HC74，U5为单片UP监控芯片MAX706，J1继电器控制高压的闭合与断开，J2继电器控制液晶显示器的掉电及上电。U1、U3、U3、U4等构成高压击穿复位电路，U5及外围电路构成系统复位电路。此复位电路实现了上电复位和击穿复位以及WATCHDOG功能。启动时，P1.6为低电平，P1.4发出一负脉冲，则触发器CD端也出现一段负脉冲。此时Q=L，J1高压断电器闭合，高压接通。当高压击穿时，GYXH端为低电平，或者当电机正转到满足位时，P1.6变为高是电平，则触发器SD=L，Q=H，高压控制继电器切断，同时U4的输出产生一个高电平脉冲。高电平宽度由时间常数T=C3R2决定，在U4输出高电平期间，J2动作，其常闭接点断开，切断液晶屏供电电源。经时间T后，U4输出低电平，液晶屏供电正常。

3.我用74hc74做的一个脉冲电平翻转，当单片机输出脉冲的上升沿到74HC74的CLK端时输出翻转，，，正常上电使用中功能都正常，默认上的74HC74会检测到一个脉冲，然后输出为高电平，当使用中时候出现一个短时间的掉电后有恢复上电，掉电时间小于10s时，此时上电74hc74的输出电平保持掉电前的状态，这样就会导致如果在输出状态与默认状态相反时，短暂掉电就会引起设备跳动，导致设备上电状态可能会不一样，不知道应该怎么解决！

大家看了英威兴达科技工程师的以上文章，对博士BOSCH伺服驱动器维修逻辑IC 74HC74如何判断坏，应该也有了一定的了解了，可以根据以上的分析进行相关的具体操作，如果觉得笔者整理的不错，请不要忘记关注收藏，对博士BOSCH变频器，驱动器，伺服器，博士BOSCH伺服电机及马达，力士乐 博士BOSCH控制器，系统出现故障还有疑问的话，可以来英威兴达官网提问！谢谢浏览！www.fanuc12.com
