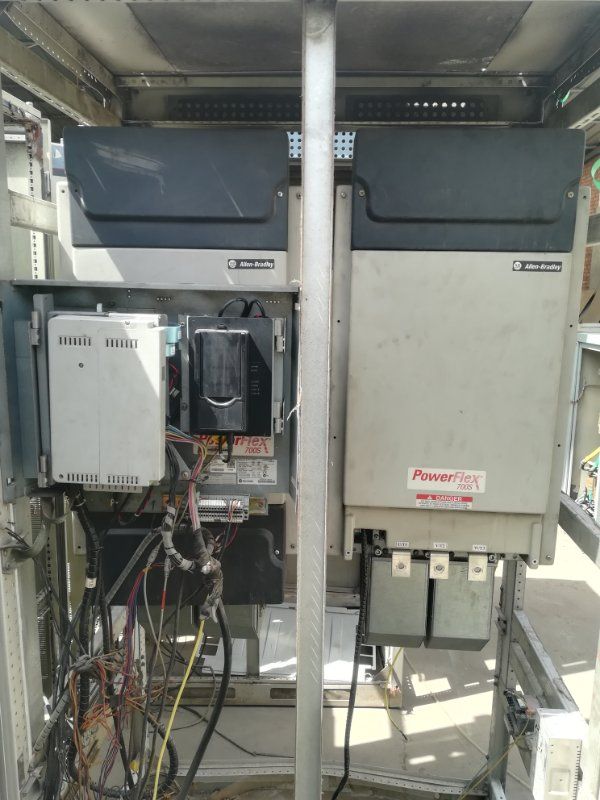

PowerFlex 700s AB变频器维修

PowerFlex 700s AB变频器维修：

A.B(罗克韦尔)700s系列报警信息一览表

一  故障报警信息

1  绝对超速检测  Abs Ovespd Det

2  速度基准值减少失败

3  编码器0丢失  Vref    Decel Fail

4  编码器1丢失 Encoder 1 Loss

5  选项卡端口0丢失  Opt Port 0 Loss

6  选项卡端口1丢失  Opt Port 1 Loss

7  参数缺省  Params Defaulted

8  同步链接硬件失败  SLink HW Fail

9  同步链接通讯失败  SLink Comm Fail

10  变频器电源丢失  Drive Power Loss

11  电动机过载跳闸  [Motor OLoad Trip]

12  电动机过载挂起  Motor OLoad Pend

13  电动机失速  Motor Stalled

14  逆变器过热挂起  Inv OTemp Pend

15  逆变器过热跳闸 Inv OTemp Trip

16  逆变器过载挂起 Inv OLoad Pend

17  逆变器过载跳闸 Inv OLoad Trip

18  外部故障输入 Ext Fault Input

19  DSP存储器错误 DSP Memory Error

20  DSP设备错误

22  过频  Over Frequency

23  电机控制试运行失败

24  直流母线过压  DC Bus Overvolt

25  逆变器晶闸管失效  [Inv Trans Desat]

26  接地故障  Ground Fault

27  瞬时过电流 Inst Overcurrent

28  速度位置环/电动机控制通讯失败  VPL/MC Comm Fail

29  脉宽调制信号短路  PWM Signal short

30  电动机控制固件 MC Firmware

31  预充电错误  Precharge Error

32  脉宽调制异步 PWM Asynch

33  +/-15V电源  +/- 15volt Power

35  参数校验和  Parameter Chksum

38  制动过载跳闸 Brake OL Trip

39  带电源EEPROM CRC失败   PowerEE CRC Fail

40  同步链接乘数溢出  SLink Mult Oflow

41  跨越超时  Ridethru Timeout

42  直流母线低压低  DC Bus Undervolt

43  电压反馈丢失  VoltageFdbk Loss

44  运行时间数据复位  Runtime Data Rst

45  使能安全电路激活 Enable Health

46  中断装置输出同步 Interp Out Synch

47  电动机控制CML任务失败   MC CML Task Fail

48  无控制装置  No Ctrl Device

49  DPI端口1丢失  DPI Loss Port 1

50  DPI端口2丢失  DPI Loss Port 2

51  DPI端口3丢失  DPI Loss Port 3

52  DPI端口4丢失  DPI Loss Port 4

53  DPI端口5丢失  DPI Loss Port 5

54  DPI端口6丢失  DPI Loss Port 6

55  DPI端口1网络丢失  Net Loss DPI P1

56  DPI端口2网络丢失  Net Loss DPI P2

57  DPI端口3网络丢失  Net Loss DPI P3

58  DPI端口4网络丢失  Net Loss DPI P4

59  DPI  端口 5 网络丢失  Net Loss DPI P5

60  DPI端口6网络丢失  Net Loss DPI P6

61  Logix非运行 Logix Out of Run

62  Logix超时  Logix Timeout

63  Logix关闭  Logix Closed

64  Logix连接改变 Logix Link Chng

65  大功率输入相丢失  HiHp In PhaseLs

66  大功率总线通讯延迟  HiHp  Bus  Com Dly

67  大功率总线连接丢失  HiHp Bus Link Ls

68  大功率母线 CRC错误 HiHp Bus CRC Er

69  大功率总线看门狗  HiHp Bus WtchDog

70  大功率风扇反馈丢失  HiHp Fan Fdbk Ls

71  大功率变频器过载  HiHp Drv OvrLoad

72  大功率电源板处理器错误  HiHp PwrBd PrcEr

73  大功率预充电接触器  HiHp PrChrg Cntc

74  大功率带电源的EEPROM错误  HiHp PwrEE Error

75  大功率电源板过热  HiHP PwrBd Otemp

76  大功率硬件版本  HiHP HardwareVer

77  大功率电流不均衡  HiHP CurrUnblnce

78  大功率电压不均衡 HiHP VoltUnblnce

79  大功率母线数据  HiHP Bus Data

81  软件正向超行程  + Soft Over Trvl

82  软件负向超行程  - Soft Over Trvl

83  硬件正向超行程  + Hard Over Trvl

84  硬件负向超行程  - Hard Over Trvl

85  位置偏差  Position Error

86  变频器归零

88  滞回选项 Stahl Optics

93  +/-12V电源报警   +/- 12volt Power Alarm

94  模拟量输入1丢失  Analog In 1 Loss

95  模拟量输入2丢失  Analog In 2 Loss

96  模拟量输入3丢失  Analog In 3 Loss

129  故障被清除  Faults Cleared

130  故障队列被清除  Fault Q Cleared

131  警报被清除  Alarm Cleared

132  警报队列被清除 [Alarm Q Cleared]

二  故障描述对照表

+/-12V电源报警  93

+/-15V电源      33

硬件正向超行程  83

硬件负向超行程  84

软件正向超行程  81

软件负向超行程  82

绝对超速检测器  1

警报清除          131

警报队列被清除    132

模拟量输入1丢失  94

模拟量输入2丢失  95

模拟量输入3丢失  96

制动过载跳闸      38

直流母线过电压  24

直流母线低电压  42

DPI端口1丢失  49

DPI端口2丢失  50

DPI端口3丢失  51

DPI端口4丢失  52

DPI端口5丢失  53

DPI端口6丢失  54

变频器归零      83

变频器掉电      10

DSP设备错误    20

DSP存储器错误  19

使能安全电路    45

编码器0丢失    3

编码器1丢失    4

外部故障输入    18

故障被清除     129

故障队列被清除  130

接地故障     26

大功率总线通讯延迟    66

大功率母线CRC校验错误  68

大功率母线数据  79

大功率母线连接丢失  67

大功率总线看门狗  69

大功率电流不均衡  77

大功率变频器过载  71

大功率带电源的EEPROM错误  74

大功率不平衡电压  78

逆变器过电流  27

逆变器不同步  46

逆变器过载挂起  16

逆变器过载跳闸  17

逆变器过热挂起  14

逆变器过热跳闸  15

逆变器晶闸管失效  25

Logix关闭  63

Logix连接改变  64

Logix不运行  61

Logix超时  62

电动机控制电流辅助环任务失败  47

电动机控制试运行失败  23

电动机控制固件  30

电动机过载挂起  12

电动机过载跳闸  11

电动机失速  13

网络DPI端口1丢失  55

网络DPI端口2丢失  56

网络DPI端口3丢失  57

网络DPI端口4丢失  58

网络DPI端口5丢失  59

网络DPI端口6丢失  60

无控制设备  48

选项卡端口0丢失  5

选项卡端口1丢失  6

过频故障  22

参数校验和  35

参数缺省值  7

位置偏差  85

带电源的EEPROMCRC校验失败  39

预充电错误  31

脉宽调制异步  32

脉宽调制信号短路  29

跨越超时  41

跨越时间数据复位  44

同步链接通讯失败  9
