KSP 600-3x20 KUKA库卡机器人驱动器故障维修：报警灯亮，无输出，无电源等问题处理

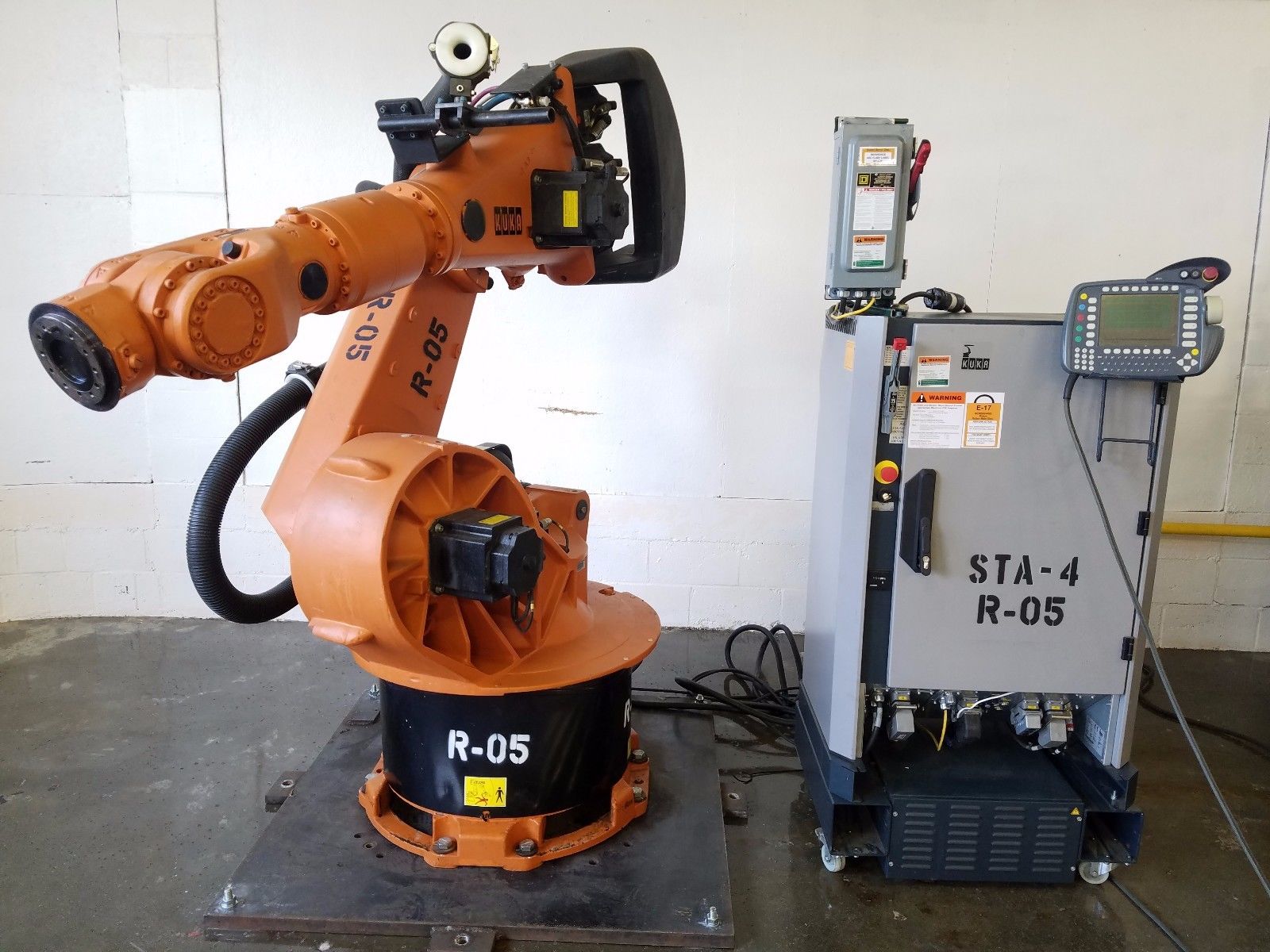

一台库卡机械臂伺服器,型号ksd1-08系列。故障现象是上电正常，红绿灯也闪烁，但自检不通过，主屏幕报警为伺服器未接通电源。库卡的伺服驱动统一采用直流供电方式，由电源控制器集中统一管理，上电指示灯正常闪烁，说明工作电源+24v已经加载正常，且另外5台伺服器能自检通过，说明功率直流电供给也正常。屏幕报警电源为接通，可能是伺服器检测电路出了故障，或者伺服器内部电源出了故障。

插上独立的面板，检测出直流电压为dc562v，说明直流检测电路正常，测电流反馈电路，电压2.5v正常，至此，初步判断出应该是伺服器内部电源出错。拔掉直流母线，单独工24v工作电源继续检测，+5v电源正常，正负15v电压正常，档测到检测芯片供电时，发现电压只有8v，正常应该+16v，拆机，仔细跟电路走向，终于在一个过孔处发现有腐蚀的迹象，问题找到了。但库卡的做工pcb板是顶级的，一般不可能发生腐蚀的故障，在过孔的傍边，有一个100uf电容，外观光鲜，但靠近散热器，于是拆下电容一看，果然，这个电容已经有电解液渗出，用容量表检测容量，60u以下，直接代换。用直流过孔电钻重新过一下控，焊接过孔连线，+16v电压恢复正常。直接现场试机，自检可以通过了。故障修复。
