Contraves 直流调速器维修

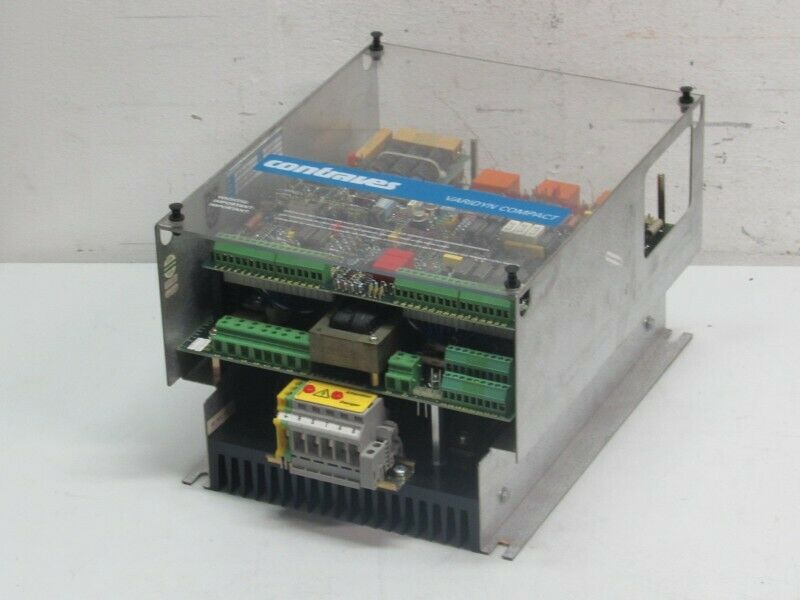

Contraves 直流调速器维修：Contraves varidyn Compact ADB 380.30m DC Drive 30a直流调速器，驱动器专业维修各种报警，红灯亮

Contraves 直流调速器维修常见检测方法：

1）输出为最高转速，不可调，测P4整流电压为200V。

a、为装置接入220V/220V隔离维修电源，将V1栅极电阻与电路脱开，即断开V1触发电流通路，测P4整流电压仍为200V，则为主电路晶闸管V击穿短路。

b、给定转速电路W2性能变坏，活动臂与上固定端电阻值变大，使调节电压不能升高，误给出最高转速信号。

2）FUSE保险管熔断，检查桥式整流电路P4内部四只二极管有无一只或二两已经短路。

同时应该检查保护电路W1、N3、N4电路等有无故障，故导致保护失效，使P4烧毁。

3）输出电压为零。牵扯三方面的电路，一为主电路损坏，如晶闸管V1、电流采样电阻R3有开路性损坏；二为保护电路误动作，强制移相触发电路停止工作；三为称相触发电路本身故障，不能输出正常的移相触发脉冲信号。

a、检查R3无断路故障，短接晶闸管V1的T1、T2极，测P4整流输出端有无200V电压。若仍无正常的直流电压输出，则为P4有损坏（加接负载电阻使测试易于判断），若有正常电压输出，继续下一步的检查；

b、用导线或镊子短接脉冲放大管V2的C、E射极，人为接通V1的触发电流通路，P4输出电压仍为0，说明晶闸管V1损坏；测P4能输出200V直流电压，说明主电路完好；继续下一步检查；

c、检查移相触发电路之前，应首先排除保护电路是否误动作，使移相触发电路不能投入正常工作。上电，若发现故障指示灯D4一直处于点亮状态，说明过流保护电路处于误动作状态，检查N3、N3两级保护电路；若D4不亮，测V6的Uce小于1V，则为V6击穿损坏。

更为有效的检查方法，将V的发射极脱开电路板，调W2，测P4输出电压正常变化，故障为保护电路误起控；测P4仍无输出，故障在称相触发电路，继续下一步检查；

d、调整W2，测N2的1脚是否有相应0-8V左右的直流电压输出，若变化正常，即N2本级及前级移相电路工作正常，故障在C5、V2触冲功率放大级，如V2放大倍数变低，或开路，电容C5容量下降或失容，造成触发电流过小，V1不能正常开通等；若N2的1脚为固定8V以上正电压或为0V，则故障在N2及前级电路。应继续下一步检查；

e、据电路分析，判断各点波形图，并进而估测或推算出移相触发电路各关键点电压值，作出故障诊断，进而完成直流调速器的修复。

直流调速器维修电压检测方法：

同步输入电压为交流50Hz正弦波电压，经R5、R6限流（限幅）、P2整流，变为100Hz的脉动直流，由于U1输入侧二极管的削波作用，实际在a点（U1的1、2脚之间）形成一个梯形波电压，其梯形波谷底对应电网过零点。该电压的峰值即为U1输入侧二极管的正向压降，约为1.2V左右。因电网过零点时间极短，但加上U1输入侧发光二极管的门坎电压和P2的正向压降的限制，将梯形波的低电平时间有所“展宽”，可估算U1的1、2脚之间电值比1.2V稍低，应为直流1V左右；

U1输入侧二极管大部分时间处于正向电压作用下，输出侧三极管也大部分时间处于导通状态下，只在电网过零点时，有一个瞬间截止过程，因而B点波形电压峰值为电源电压+9V（U1截止瞬间），最低电压为0V（忽略U1内部三极管的饱和导通压降），波形接近矩形波，但可能有一定的上升斜率。因而b点对地电压值接近0V而低于1V，估算直流电压约为0.4V左右。而且U1有无过同步脉冲电压输出，检测方法也简单有效：用镊子短接U1的1、2脚，测b点电压上升为+9V，松开镊子，测b点电压降为1V以下，可以断定，U1电路是好的，同步电压已经正常输入，也能正常输出同步脉冲信号。

N1电压比较器电路，具有消噪和对输入电压整形作用，输出为与c点波形对应的矩形脉冲电压，所测直流电压值也应为0.4V左右。测N1的9脚直流电压，应为R12、R13的分压值5.4V，输出为04V。判断该级对信号有无正常传输，当用导线或镊子短接9、10脚时，测8脚应变为0V，解除短接，上升为04V。如用交流挡测量输出电压，用镊子短接时，8脚变为0V，解除短接时，8脚输出电压应有大幅度上升，如3V或更高。

锯齿波形成电容C3，由V4、V3的充、放电控制，在d点形成锯齿波电压，锯齿波电压的最大幅度（峰值）可参考给速度给定最高电压值，（应低于给定最大值）约为7V左右，最低电压幅值约为0V（忽略V3的饱和导通压降）。若将锯齿波的三角缺口与锯齿的面积看作近似相等，则对所测d点直流电压，应为3.5V左右。为7V以上或1V以下，说明该点没有形成锯齿波电压。该点电压的有无，也可通过短接N1的两个输入脚来判定，短接时，测d点电压上升为7V以上，解除短接，则降为3V左右，说明该点锯齿波已正常输出。

N2为可调脉宽处理电路，当5脚锯齿波电压正常时，调整6脚速度给定电压时，输出脚应按给定电压作反向变化，当给定0~8V时，输出大致按8~0V变化。调整6脚电压，测输出脚的相应变化，则不难判断该电路的工作是否正常了。
