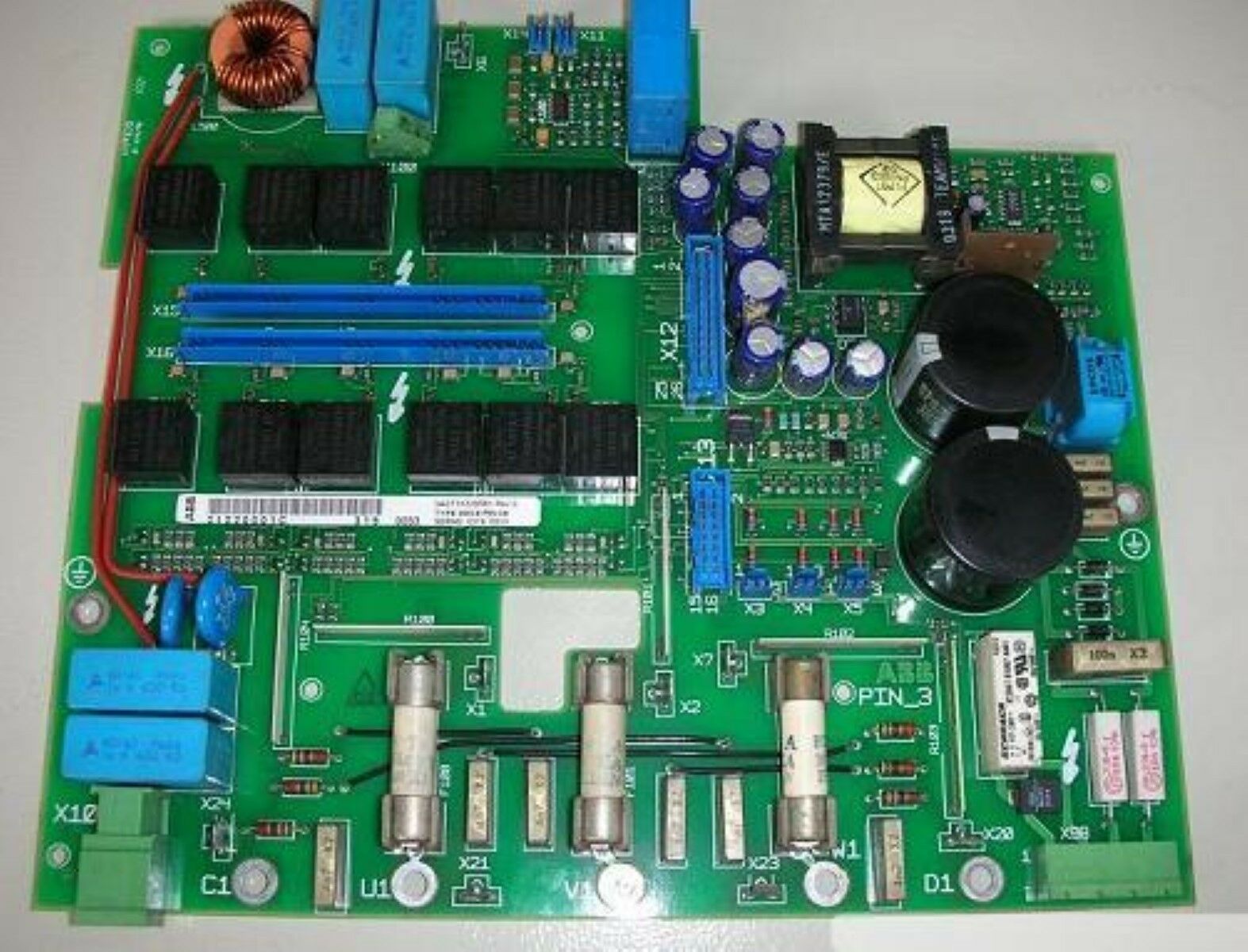

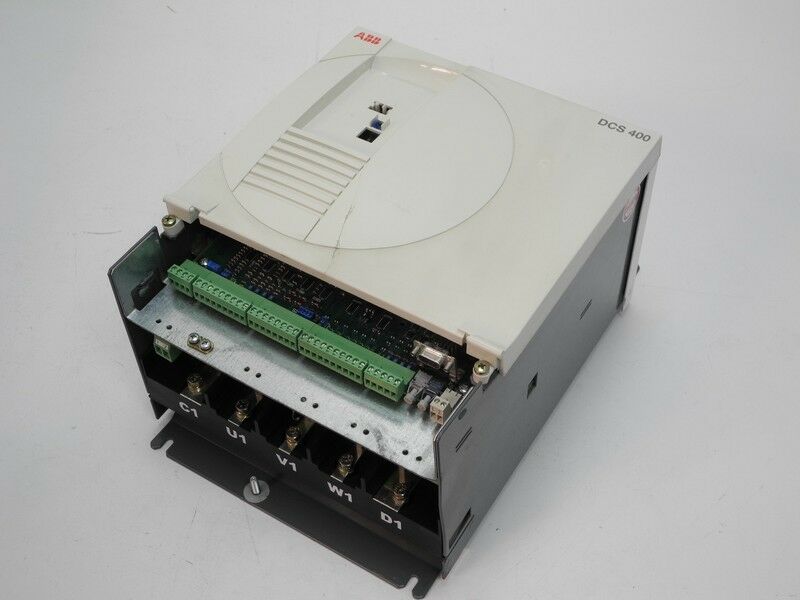

ABB直流调速器F13故障维修:ABB DCS400 DCS500,DCS800调速器专业维修,修理:f12,f12的故障默认为励磁故障,引起的故障很多,如励磁模块电路本身,传感器,控制电路等。既然用户已经代换了一张驱动板上去,证明故障就在这张驱动板上。收到快递过来的驱动板后,上电发现电源也有故障。Dcs400调速器的电源也是多出故障的地方,驱动板上电,原则上必须插上控制主板,否则电源会出现间歇性的啸叫而无法稳压。当然,这个硬件故障也可以屏蔽的,但一般不推荐这样进行维修。
修复电源,测试工作条件,正常,动态测试霍尔传感器,也正常,模拟工作状态启动,测试励磁控制电路ic的2足无控制电压变化,这个电压无,励磁输出一般是没有或者。正常是参数1.03的设定变化的,无这个电压,要吗是工作状态未满足,但启动一瞬间,输出控制继电器也已经工作了的,重新测试电源个点工作电压,正常。清洗电路板,烘干,故障依旧,仔细检查,觉得控制电路pcb板的连线和地似乎有连接,用刀片沿控制型切割一遍,再次上电,控制电压恢复正常。装机,连上直流马达,启动运转正常,故障排除。
反过来推理这个故障的原因,这张驱动板是在塑料造粒车间长期使用的,虽然工厂电工定期保养,但一定的使用时间后,PCB板的绝缘系数发生了变化,导致无励磁控制电压,励磁模块无脉宽控制信号,励磁电流输出,abbdcs400程序默认5秒后励磁报警。
