西威变频器故障报警代码维修及调试：英威科技接到客户电话说西威变频器报警IGBT desat flt问我们是否可以处理，经过电话沟通报警此故障为：门极退饱和传感电路检测到IGBT瞬时过电流问题，叫他们把变频器送过来维修：

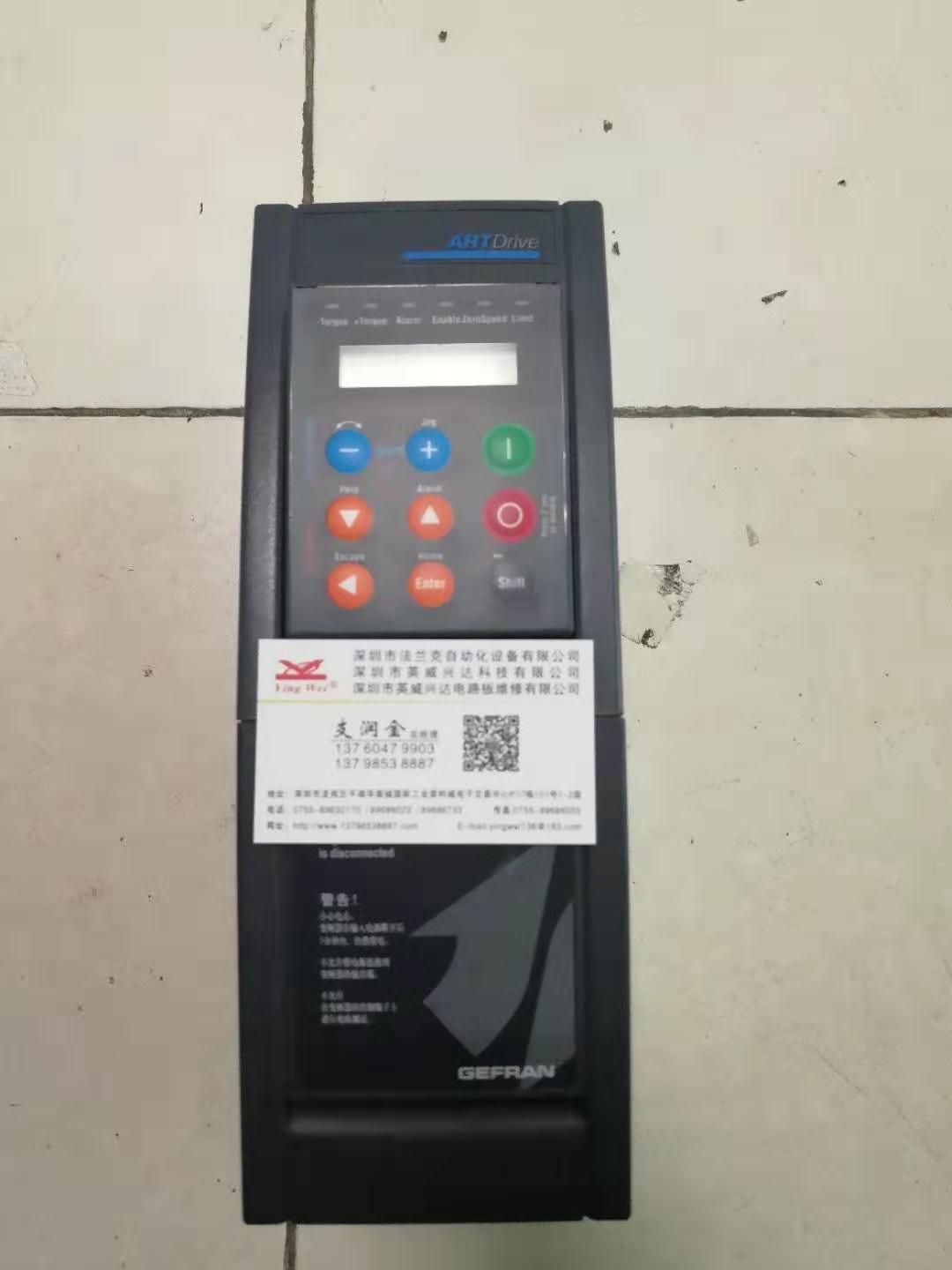

西威变频器故障报警代码维修及调试：一个电梯维保的客户拿过来一台意大利西威的电梯变频过来维修，型号是：AVS1075-XBL-BR4。电压是：380V。功率是7.5KW。这个变频器没有面板，客户也不知道是什么故障，只是说变频器是没有输出，电梯运行不了，没有办法，只能是靠自己来检查了，首先还是一样，先测量变频器的模块，开始测量变频器的输入整流模块，测量结果是没有损坏的，正常，再继续测量变频器的输出逆变IGBT模块，阻值也是正常的，没有损坏，于是就上电380V交流电，这是发现

变频器会发出很小的声音，像是电源短路里发生的吱吱声，声音很小，于是测量驱动板，发现各路的电压都正常，看来电源应该是没有问题啊，于是继续主板的电压，一测就发现问题了，怎么没有5V电压啊，而且主板的指示灯也没有亮，应该就是这个问题了，变频器的主板没有了5V供电，经过仔细的检测是主板有问题，修复完成后，测量5V的电压正常，声音也消失了，指示灯也正常了，告知客户过来取，客户安装后告知电梯已经运行，维修完满成功。

Inst Overcurrent：输出电流传感器检测到IGBT瞬时过电流

Curr fbk loss：电流检测传感器反馈故障或者电源供应故障，Spd fbk loss：检测到速度反馈传感器或者电源故障，Module OT：内部传感器检测到IGBT过热（只是型号0.75到 20Hp），Heatsink S OT：散热片线性温度传感器超出阈值，Intake Air S OT：制冷空气入口线性温度传感器超过阈值（仅对型号25HP和更高型号）

Cont fbk fail：检测到接触器反馈信号不正确，Drv overload：变频器超载累加器超出阈值，BU overload：制动电阻超载累加器超出阈值

西威变频器故障分析及应对：www.fanuc12.com

电流调节器的自动调协、磁场和速度调节器、无刷电机的磁场自动定相。

空间矢量调制模式将噪声程度降到zui低。-

载波频率可在2、4、8、12、16kHz之间选择。-

输出电压可达输入电压的98％-

故障记录器可储存zui近30次故障报警及对应的故障发生时间-

为-　　变频器、电机和制动单元提供过载保护。

标准装置上有三个可自由配置的模拟输入端口。-

通过选件扩展卡（EXP D8R4、EXP D14A4F）可扩充模拟/数字输出和模拟/数字输入-

可调节速度和转矩电流。-

可对多种不同类型的速度反馈装置（编码器）进行管理。

“Sequencer”时序故障。报警列表将显示所有发生的报警，包括了变
