西门子CPU S7-300 PLC模块红灯报警该怎么维修，接到一个老客户电话，说西门子西门子SIPLUS S7-300 CPU312C模块红灯亮，出现错误，整台设备无法运动，经过电话沟通可以判断西门子CPU S7-300模块损坏，那么他们的各个指示灯的状态表示什么呢？现在由英威兴达科技工程师跟大家讲述一下西门子CPU S7-300模块的工作方式及维修：

PLC上的状态指示灯在大家调试维修的时候可以帮助我们更快的了解问题之所在，因此，明白西门子PLC的状态指示灯的含义，在PLC维修中就显得十分重要了。在此为大家讲下西门子各系列指示灯的含义，希望对大家使用调试PLC的有一些帮助。

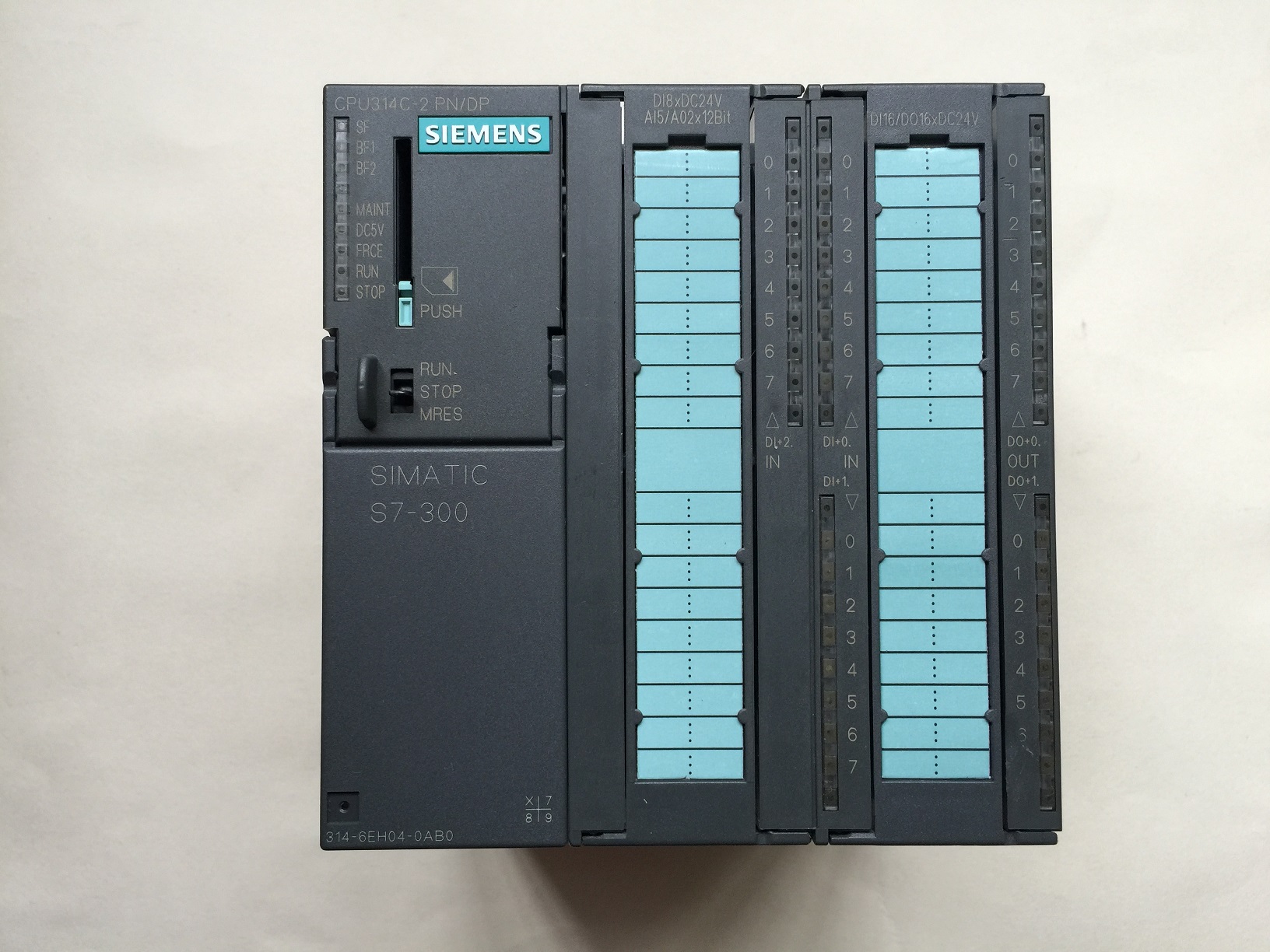

西门子CPU S7-300 PLC模块红灯报警该怎么维修：S7-300CPU：

SF指示灯用作系统出错/故障显示，为红色，CPU的硬件出现故障或软件有错，带诊断功能模块出错时点亮。

BATF 为电池故障，红色，电池电压低或没有电池时点亮。

DC5V +5V电源指示，绿色，CPU和S7300总线的5V电源正常时点亮。

FRCE 强制，黄色，至少有一个I/O被强制时点亮。

RUN 运行方式，绿色，CPU处于RUN状态时点亮，重新启动时以2Hz的频率闪亮，保持HOLD状态时以0.5Hz的频率闪亮。

TOP 停止方式，黄色，CPU处于STOP、HOLD状态时或重新启动时常亮，请求存储器复位时以0.5Hz的频率闪亮，正在执行存储器复位时以2Hz的频率闪亮，由于存储器卡插入需要存储器复位时以0.5Hz的频率闪亮。

BUSF 总线错误，红色，PROFIBUS-DP接口硬件或软件故障时点亮，集成有DP口的CPU才有此LED，(如CPU 315-2DP)，集成有2个DP口的CPU有两个LED（BUS1F和BUS2F）。

大家看了英威兴达科技工程师的以上文章，对西门子CPU S7-300 PLC模块红灯报警该怎么维修，应该也有了一定的了解了，可以根据以上的分析进行相关的具体操作，如果觉得笔者整理的不错，请不要忘记关注收藏，如果对西门子S200,S300,S400 PLC产品维修或者出现故障还有疑问的话，可以来英威兴达官网提问！谢谢浏览！
