Universal Voltronics高压电源维修方法

 发布日期：2021-02-22    浏览次数：1221

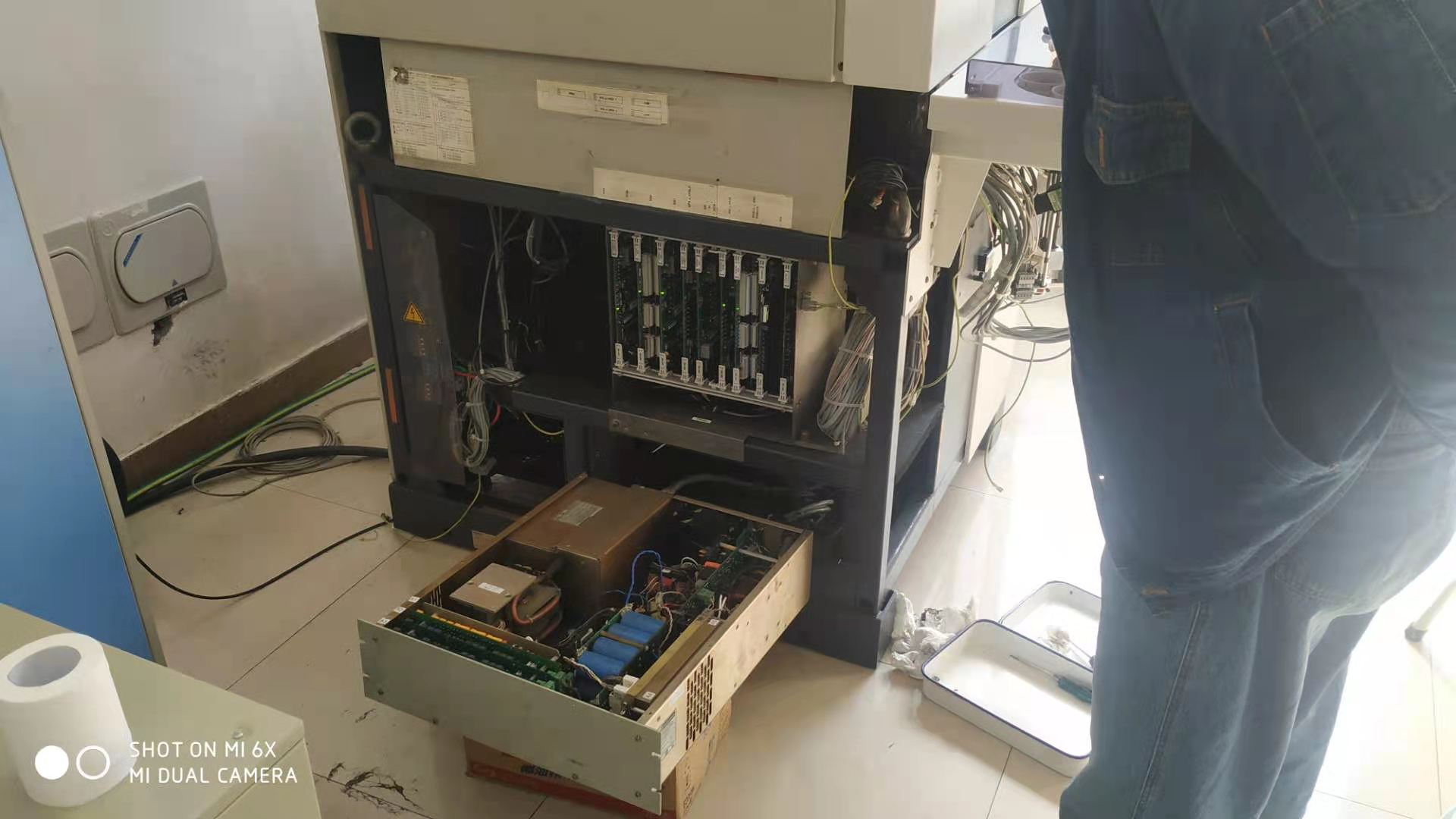

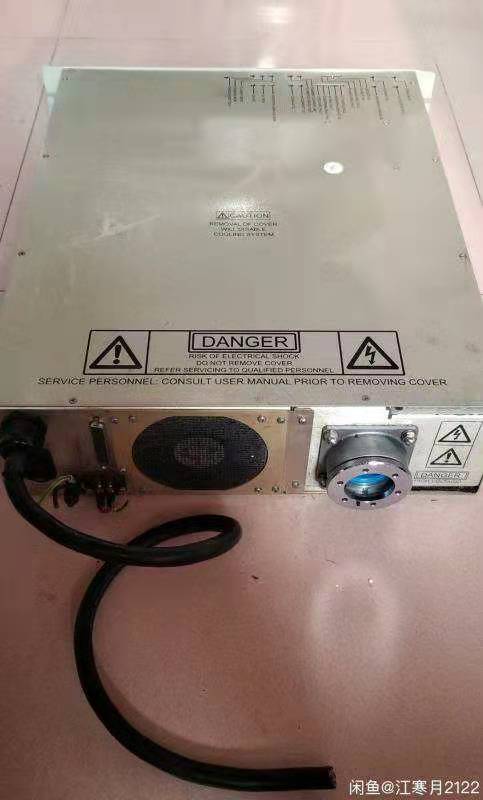

  Universal Voltronics高压发生器维修方法XRC-70-120-ARL-2-0：一个河北客户打电话过来说 X荧光仪发生器出现故障，只能到达50KV电压就上去了，30kV，电流80mA。平时冷启动机器时候是一点一点的往上加电压电流，第一次加10kV电压和10mA电流，高压发生器正常开始加压，光管灯也亮，但是电压和电流加到10以后自动跳停，光管灯灭。如果电压电流都调成5的话，就是升到5就跳停。后来反复测试发现如果电压调成10kV，电流调成12mA的话，当电压升到8kV的时候就会自动跳停，怀疑是荧光仪Universal Voltronics XRC-70-120-ARL-2-0损坏，叫我们判断一下，与我们往年修过的案例来看，可以确定是Universal Voltronics XRC-70-120-ARL-2-0高压电源及发生器出现问题，那如何维修呢？

1.Universal Voltronics高压发生器维修保险丝或保险管烧断

　　主要检査整流桥各二极管、大滤波电容及开关管等部位，抗干扰电路出问题也会导致保险丝或保险管烧断、发黑。值得注意的是，因开关管击穿导致的保险丝或保险管烧断往往还伴随着过流检测电阻和电源操控芯片的损坏，负温度系数热敏电阻也很简单和保险丝或保险管一起烧坏。

　　2.Universal Voltronics高压发生器维修方法无输出，但保险丝或保险管正常

　　这种现象阐明开关电源未作业，或许作业后进入了维护状态。首先测量电源操控芯片的发动脚是否有发动电压，若无发动电压或许发动电压太低，则检査发动电阻和发动脚外接的元器件是否有漏电存在，此时如电源操控芯片正常，则经上述检査可很快査到毛病。若有发动电压，则测量操控芯片的驱动输出脚在开机瞬间是否有凹凸电平的跳变。若无跳变，阐明操控芯片损坏、外围振荡电路元器件或维护电路有问题，可先代换操控芯片，再检査外围元器件。若有跳变，一般为开关管不良或损坏。

　　3.Universal Voltronics高压发生器维修方法有输出电压，但输出电压过高

　　这种毛病往往来自于稳压取样和稳压操控电路。咱们知道，直流输出、取样电阻、差错取样放大器，光电耦合器和电源操控芯片等电路共同构成了一个闭合的操控环路,在这一环节中，任何一处出现问题都会导致输出电压升高。

　　对于有过压维护电路的电源，输出电压过高首先会使过压维护电路动作，此时，可断开过压维护电路，使过压维护电路不起作用，测开机瞬间的电源主电压。假如测量值比正常值高，阐明输出电压过高。实践修理中，以取样电阻变值、差错放大器或光电耦合器不良为常见。

法兰克自动化Universal Voltronics高压发生器维修方法站、一家专业提供半导体行业高压电源，射频电源，电路板卡，伺服驱动器修理服务的厂家，可修理等所有半导体，光伏行业设备电气各类出现的故障报警维修，具有丰富的处理计划和修理经验。欢迎来电咨询我们！
