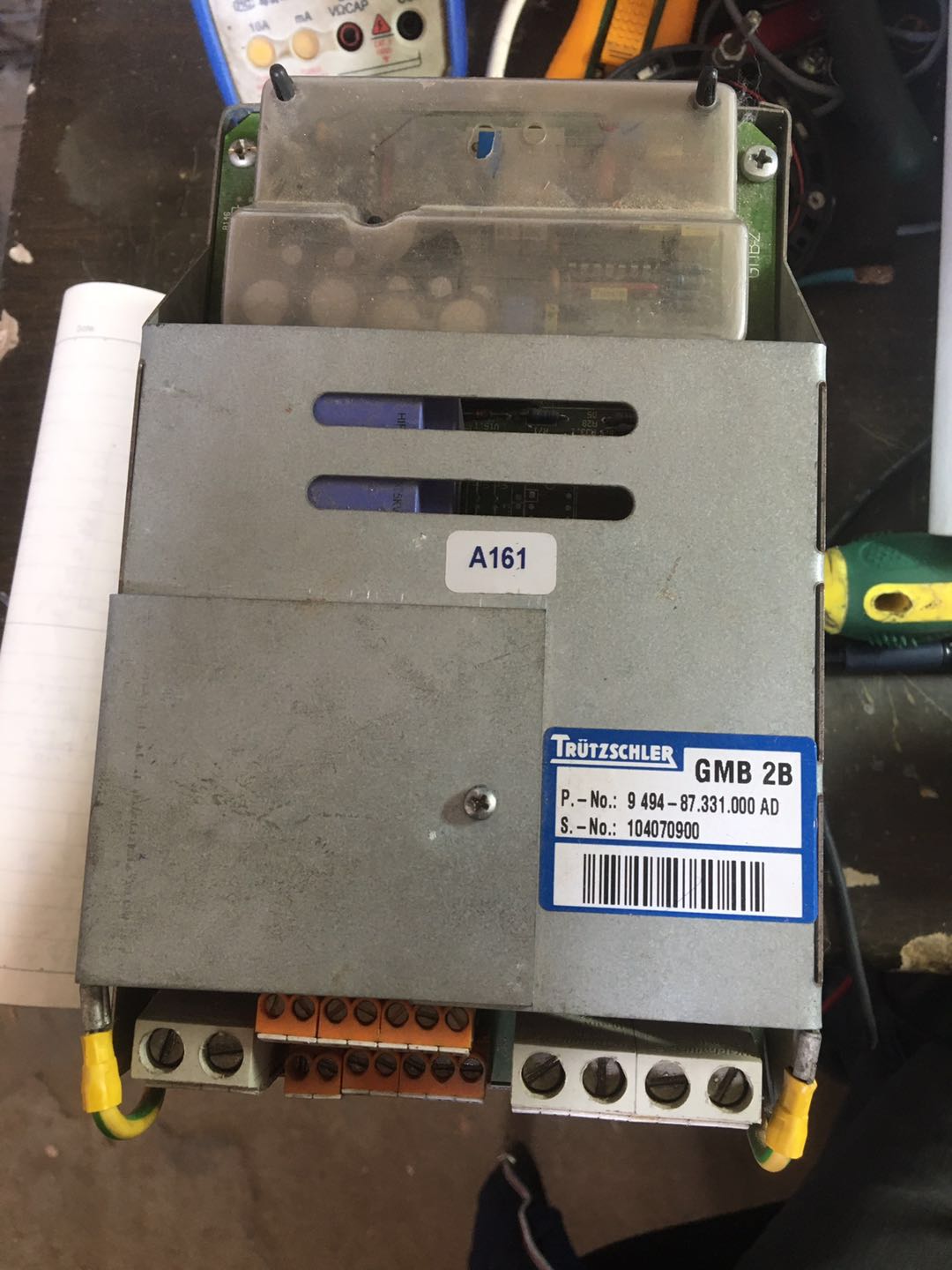

TRUTZSCHLER特吕茨勒变频驱动器时不时出现故障维修：接到一纺织厂客户电话说特吕DL788道夫马达，启动一段时间后速度不稳而且过快，停电重启开始正常十分钟后又是速度不稳过快，碳刷检查没事，测速线圈看不出好坏，输入电压正常，直流控制电压正常，是不是控制器问题，可以修吗？因为只有一台不能确定毛病，客户送过来之后我们工程师打开外壳检查发现可控硅导通性能不行，更换后使用正常。今天英威兴达科技跟大家讲述一下TRUTZSCHLER特吕茨勒变频驱动器时不时出现故障维修及可控硅工作原理：


TRUTZSCHLER特吕茨勒变频驱动器可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成，其等效图解如图所示　　

　　当阳极A加上正向电压时，BG1和BG2管均处于扩大状况。此刻，如果从操控极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2扩大，其集电极电流ic2=β2ib2。由于BG2的集电极直接与BG1的基极相连，所以ib1=ic2。此刻，电流ic2再经BG1扩大，所以BG1的集电极电流ic1=β1ib1=β1β2ib2。这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的成果，两个管子的电流剧增，可控硅使饱满导通。

　　由于BG1和BG2所构成的正反馈效果，所以一旦可控硅导通后，即便操控极G的电流消失了，可控硅依然能够保持导通状况，由于触发信号只起触发效果，没有关断功用，所以这种可控硅是不可关断的。

TRUTZSCHLER特吕茨勒变频驱动器可控硅整流器的结构

　　1、外形上来看，可控硅整流器也主要有螺栓型和平板型两种封装结构。

　　2、出阳极A、阴极K和门极（操控端）G三个联接端。

　　3、部是PNPN四层半导体结构。

　　可控硅整流器的外形、结构和电气图形符号

　　a）外形 b）结构 c）电气图形符号

　　可控硅整流器VS与小灯泡EL串联起来，经过开关S接在直流电源上。注意阳极A是接电源的正极，阴极K接电源的负极，操控极G经过按钮开关SB接在3V直流电源的正极（这里使用的是KP5型晶闸管，若选用KP1型，应接在1.5V直流电源的正极）。晶闸管与电源的这种衔接方法叫做正向衔接，也就是说，给晶闸管阳极和操控极所加的都是正向电压。现在咱们合上电源开关S，小灯泡不亮，说明晶闸管没有导通;再按一下按钮开关SB，给操控极输入一个触发电压，小灯泡亮了，说明晶闸管导通了

大家看了英威兴达科技工程师的以上文章，对TRUTZSCHLER特吕茨勒变频驱动器时不时出现故障维修及可控硅工作原理，应该也有了一定的了解了，可以根据以上的分析进行相关的具体操作，如果觉得笔者整理的不错，请不要忘记关注收藏，如果对TRUTZSCHLER特吕茨勒变频驱动器时不时出现故障维修及可控硅工作原理等出现故障还有疑问的话，可以来英威兴达科技提问！谢谢浏览！
