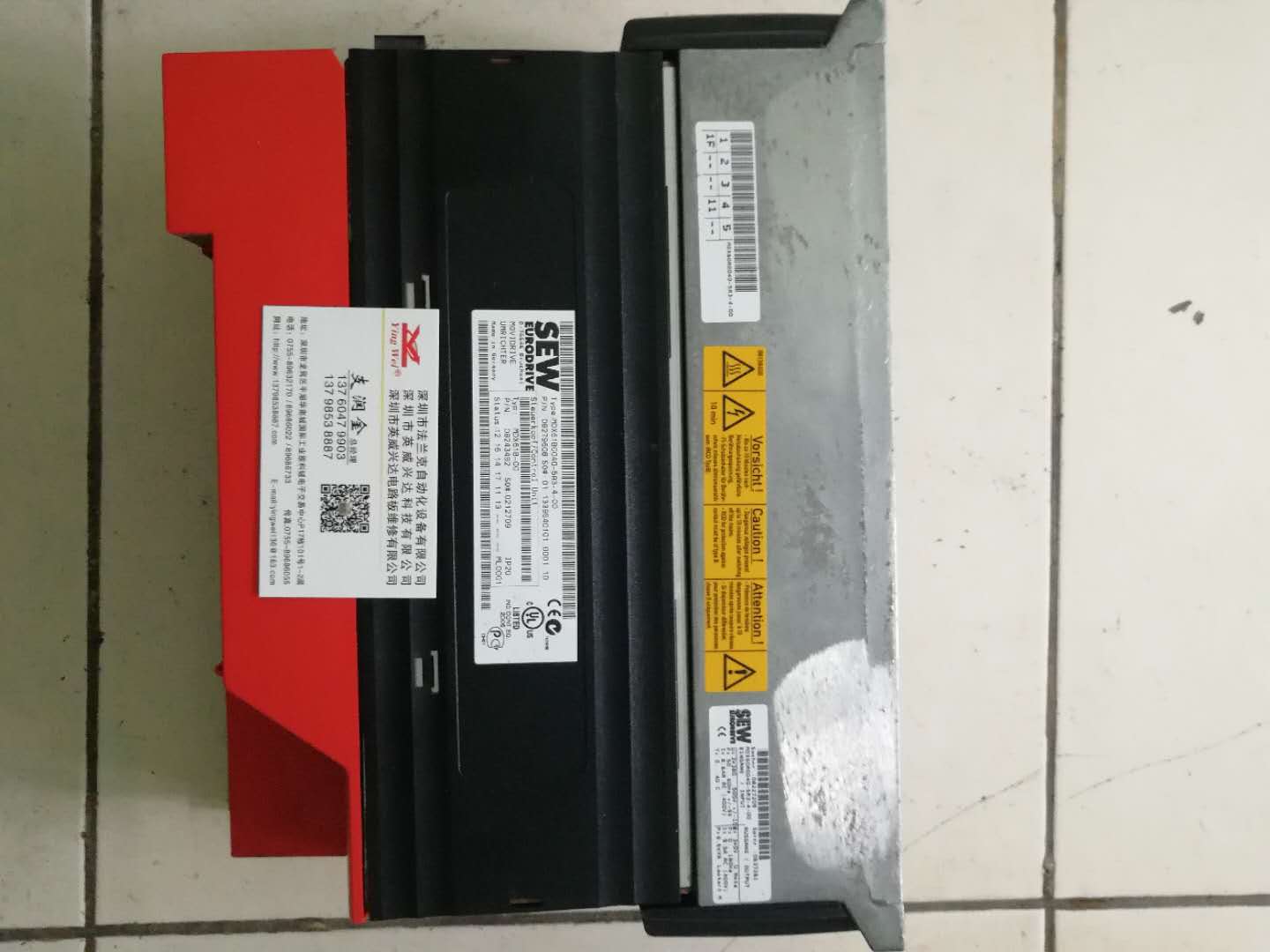

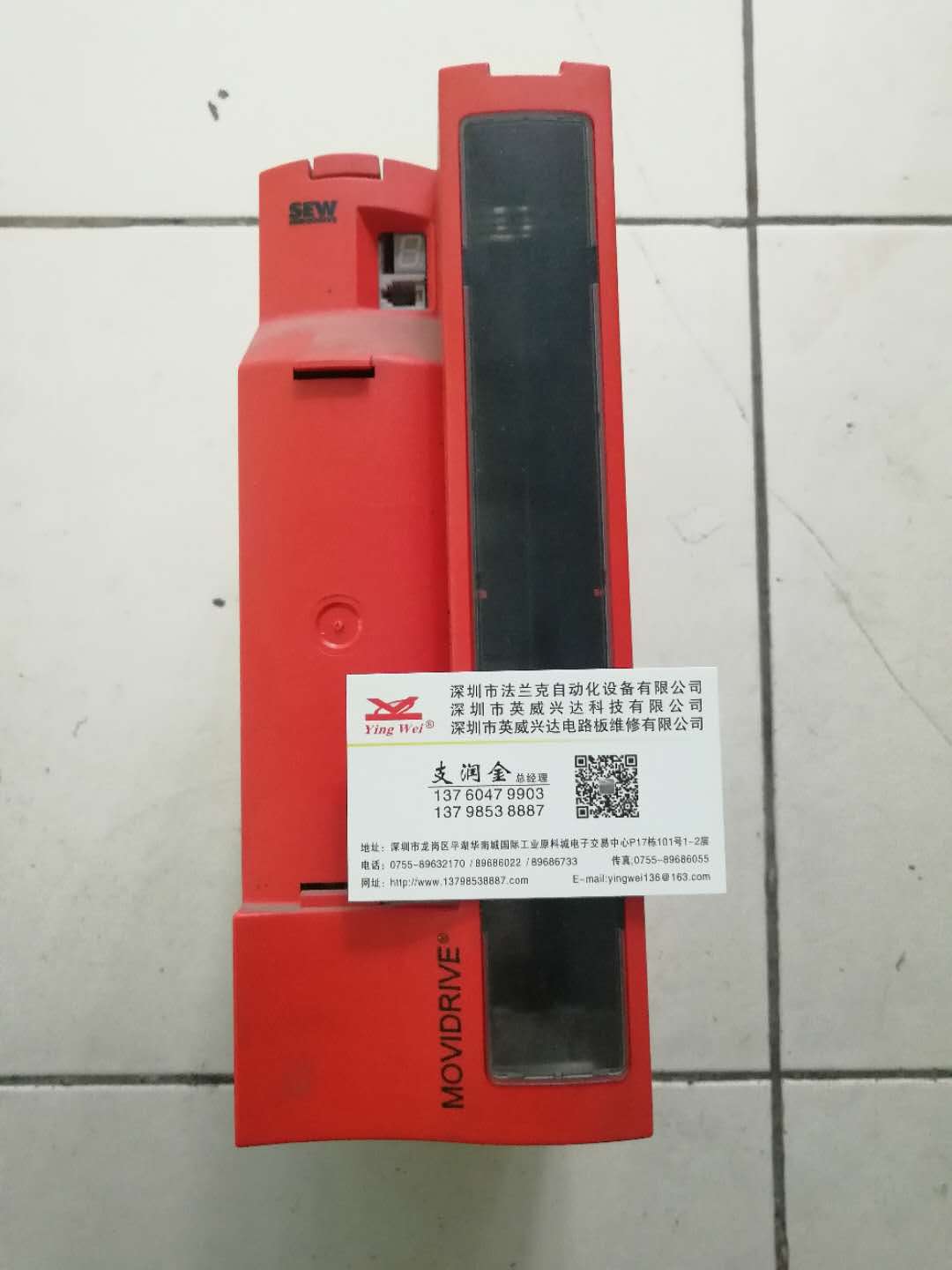

SEW变频器无显示开关电源坏维修的方法:接到一个客户送来德国SEW变频器无显示问题,当我们工程师拆开盖子,首先测量IGBT,整流单元,充电电路都发现没有问题。然后我们进行三相380V上电测试,发现整流电路有560V电压,再次测量开关电源,没有工作,开关管及UC3842电源控制芯片损坏,现在可以确定是电源出现问题,那么我们都知道UC3842开关电源是众多电子设备中被运用最广泛的,因此如果你想当好一名维修人员的话,那么对于UC3842开关电源维修要点的了解以及知道它的主要故障有哪些,是很有必要的,其内容具体如下:
一、SEW变频器无显示开关电源坏维修保险或炸管
这里强调观察并判断560V上的大滤波电容,整流桥各二极管及开关管等部位哪里出了故障,要明白抗干扰电路出问题也是造成保险烧和发黑的原因之一。如果你是一名维修新手,这个时候你就要主要因开关管击穿,造成保险烧通常会把电流检测电阻和电源控制芯片烧坏,而且负温度系数热敏电阻,整流桥也会和保险一起被烧坏。
二、SEW变频器无显示开关电源坏维修无输出
保险管正常这种现象说明开关电源未工作或进入了保护状态。这里检测电源控制芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低,则要检查启动电阻和启动脚外接的元件是否漏电。若有启动电压,需要检测控制芯片的输出端在开机瞬间是否有高或者低电平的跳变。若无跳变,表明控制芯片坏,外围振荡电路元件或保护电路有问题,这个时候就需要代换控制芯片。
三、SEW变频器无显示开关电源坏维修,UC3842开关电源的有输出电压,但输出电压过高
主要来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路,任何一处出问题就会导致输出电压升高。
四、SEW变频器无显示开关电源坏维修,UC3842开关电源的输出电压过低
五、SEW变频器无显示开关电源坏维修,空载通电开关管温度不断升高 www.fanuc12.com
如果出现这个情况需要马上断电。这时候需要测量RCD吸收电路的二极管有没有软击穿,电阻有没有变阻。主要在于二极管,一切正常的话就用代换法排除。
大家看了英威兴达科技的以上文章,对SEW变频器无显示开关电源坏维修方法有哪些,可以根据以上的分析进行相关的具体操作,如果觉得笔者整理的不错,请不要忘记关注收藏,如果还有其他SEW变频器故障报警,伺服驱动器,放大器,电机等故障疑问的话,可以来英威兴达官网提问!谢谢浏览!
