牧野火花机NEC驱动器维修电流故障经验

发布日期：2020-05-22 浏览次数：2919

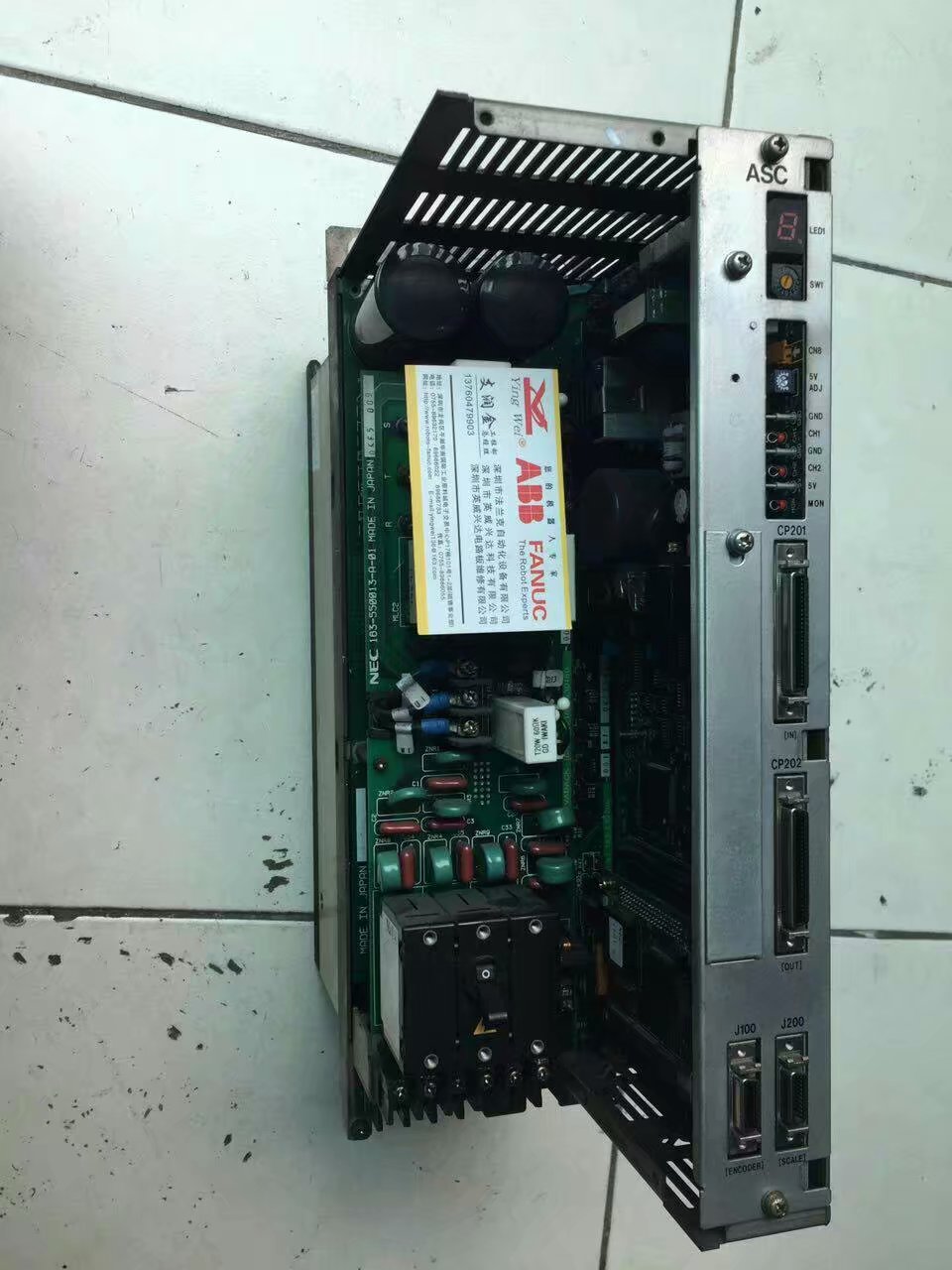

牧野火花机NEC驱动器维修电流故障经验：一台牧野火花机MAKINO规格EONC65出现故障报警：5521及4032 X轴无效电流过高问题，经过工程师检查发现NEC驱动器出现故障需要维修，我们打开NEC驱动器后发现EXB841及IGBT模块出现问题，今天英威兴达科技工程师跟大家讲述一下EXB841驱动芯片在牧野机台驱动器的工作原理：

当EXB841的14脚和15脚有10mA的电流流过1us今后IGBT正常注册，VCE下降至3V左右，6脚电压被胁迫在8V左右，由于VS1稳压值是13V,所以不会被击穿，V3不导通，E点的电位约为20V,二极管VD,截止，不影响V4和V5正常作业。

牧野火花机NEC驱动器维修：当14脚和15脚无电流流过，则V1和V2导通，V2的导通使V4截止、V5导通，IGBT栅极电荷经过V5敏捷放电，引脚3电位下降至0V,是IGBT栅一射间承受5V左右的负偏压，IGBT牢靠关断，一起VCE的敏捷上升使引脚6“悬空”.C2的放电使得B点电位为0V,则V S1仍然不导通，后续电路不动作，IGBT正常关断。

　　如有过流发生，IGBT的V CE过大使得VD2截止，使得VS1击穿，V3导通，C4经过R7放电，D点电位下降，从而使IGBT的栅一射间的电压UGE下降 ,完成慢关断，完成对IGBT的维护。由EXB841完成过流维护的过程可知，EXB841断定过电流的主要依据是6脚的电压，6脚的电压不只与VCE 有关，还和二极管VD2的导通电压Vd有关。

牧野火花机NEC驱动器维修电流故障经验总结：EXB841驱动芯片出现故障会导致IGBT模块损坏，然后出现过流问题出现，如何进行牧野火花机NEC驱动器维修电流故障还是值得我们去深刻的去探讨，如果对牧野火花机，加工中心，五轴联动机床等驱动器系统控制器伺服电机等其他产品故障需要维修，可以拨打我们的电话13798538887随时解答各种故障报警问题。
