海德汉(HEIDENHAIN)主轴驱动器维修报警故障为停转、速度控制异常、编码器报警，时好时坏，电机抖动，加工时抖动和主电路过电流报警等。相较于数控机床海德汉(HEIDENHAIN)主轴驱动器维修缺陷的首要表现方式为电机过势、熔丝熔断等，引发此类驱动器维修伺服缺陷的首要原因是由伺服电机超载、驱动器接

触不良或许冷却设备损坏导致驱动器内部元器件阻抗过高或许数控机床的浪涌吸收器发作缺陷。海德汉(HEIDENHAIN)主轴驱动器常见缺陷和驱动器维修处理方法：首要要对主轴驱动器呈现缺陷时需求对主轴驱动器呈现缺陷的类型及方位的供认。当伺服电机不作业时首要需求供认驱动器体系是否有信号输出，然后再对驱动器维修检测，其次最重要的是对驱动器的I/O板状况进行观察，并供认是否满意主轴驱动器的启动条件。假定伺服电机是带有电磁制动，还需求进行驱动器维修检测来供认是否释放了电磁制动。主轴伺服电机呈现转速异常，首要要对伺服电机的机械传动组织进行检查，保证伺服电机的动作无异常。www.fanuc12.com

海德汉(HEIDENHAIN)主轴驱动器维修 ：假定伺服电机的机械传动组织无异常则需求对主轴伺服驱动器电缆联接进行维修检测、主轴伺服驱动器的

状况指示灯等进行检查，并分析是否主轴驱动器呈现问题。假定以上原因均被打扫，则很有可能是操控板呈现缺陷。当主轴高速转动振荡过大时，大都是因为主轴驱动体系的电气部分缺陷导致，针对这种问题咱们要根据电气原理图对主轴驱动与遍地电气联接进行全面检查，供认缺陷部位后进行驱动器维修和处理。

海德汉(HEIDENHAIN)主轴驱动器维修缺陷事例

缺陷现象：某配套FANUC 6M的立式加工中心，在工件加工进程中，体系突然断电，机床关机后，无法重新起动机床。

分析及处理进程：经检查，该机床电源输入单元的电源指示(PIL)与报警(ALM)灯一同亮。根据本章4.1.1节分析可知，电源指示(PIL)与报警(ALM)灯一同亮的原因是体系电源模块存在报警。丈量体系电源模块140D，发现输出+5V、+15V、-15V、24V悉数为0V，且电源模块的输入熔断器F11、F12熔断，换上熔断器后，丈量发现电源输入存在短路现象。因此，初步判断开关电源的一次侧存在短路缺陷，必须根据原理图，找出短路原因，打扫缺陷后才华起动机床。

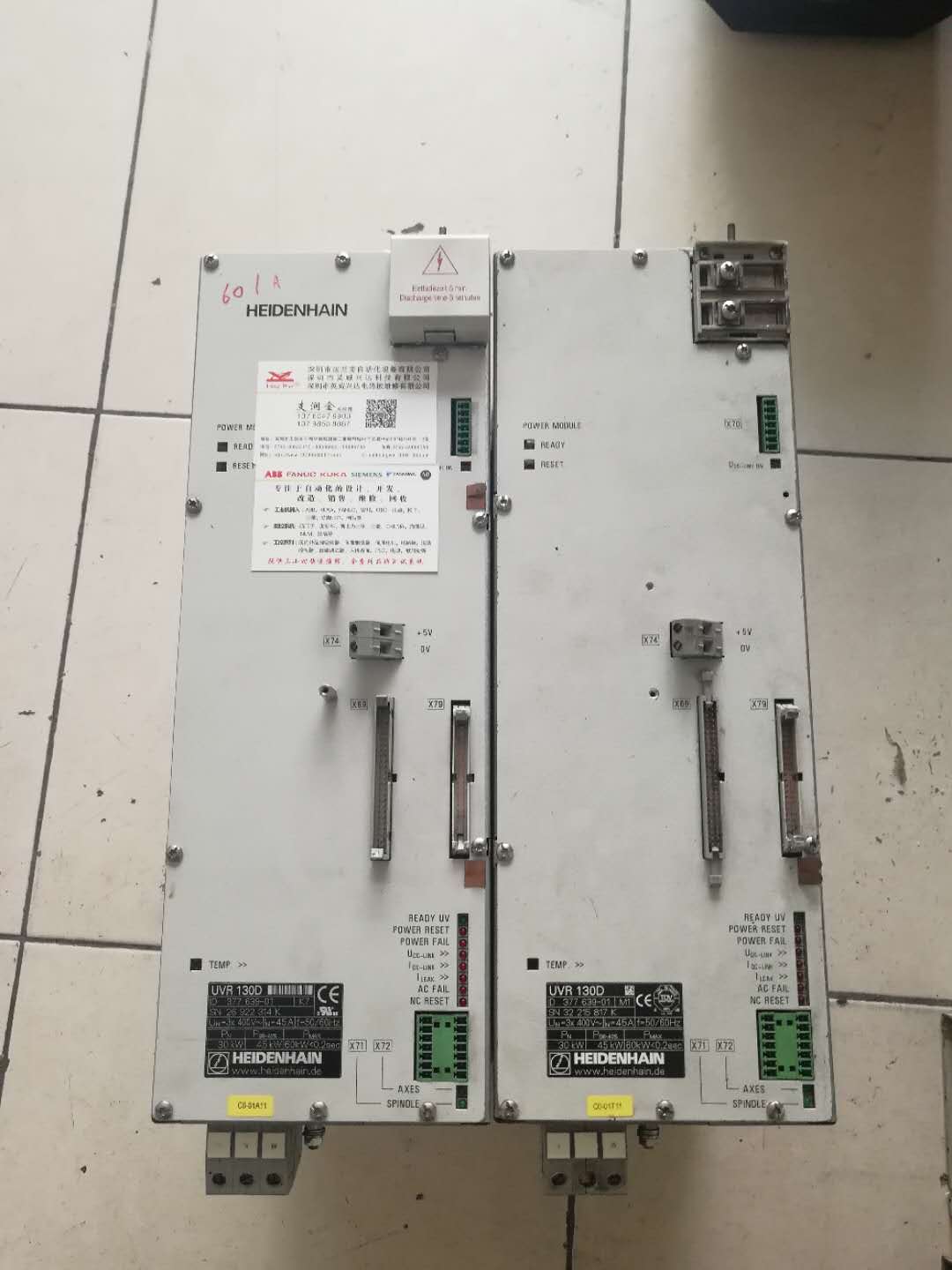

海德汉(HEIDENHAIN)、UVR130D

海德汉(HEIDENHAIN)主轴伺服驱动器UM130D的原理，

F11、F12：输入熔断器，主回路短路维护元件。

VSll：浪涌吸收器，用于吸收交流输入侧的瞬间高压。

NFll：输入滤波器，对输入交流电源进行滤波。

DSll：单相全波整流桥，整流发作直流母线电压。当输入电压为AC200V时，通过DSll整流以及C12、C13的

滤波稳压，可以在直流母线上获得DC210~230V左右的直流电压。

C12、C13(220μF/400V)：直流母线滤波电容。

R11(2Ω/20W)：与RYll常开触点并联，作为起动电流限流电阻，开机瞬间因为RYll触点断开，R11串联接入直流母线主电路，束缚开关主电路的冲击电流；+24V输出正常后，RYll吸合，通过RYll常开触点短接限流电阻。

SHll：调试、丈量用短接设定端子，通过断开SHll可以使Q14、D24、Q15、D25与整流电路分别。

Q14、Q15：开关电源功率驱动管，作为开关电源主变压器输出驱动。

D24、D25：续流二极管，在驱动管Q14、Q15关断时，对电源变压器进行续流。

海德汉(HEIDENHAIN)主轴驱动器维修

M11、T11、D11、C17(330μF/25V)：电源模块辅佐电源操控及驱动环节。首要由集成电路PS01，以及辅佐开关电源驱动部分的输出驱动、扩展环节的Q24、Q25、C14、C15、C16等元器件(图中未画出)组成，用于发作电源模块用的DCl0V基准电压与DCl5V辅佐操控电压。海德汉(HEIDENHAIN)主轴驱动器维修也要有专业

的测验渠道，要不然维修好也是盲修，记住一定要找大公司维修有保障，最关键我们有测试平台。
