ABB变频器维修 ACS355系列设置参数-英威

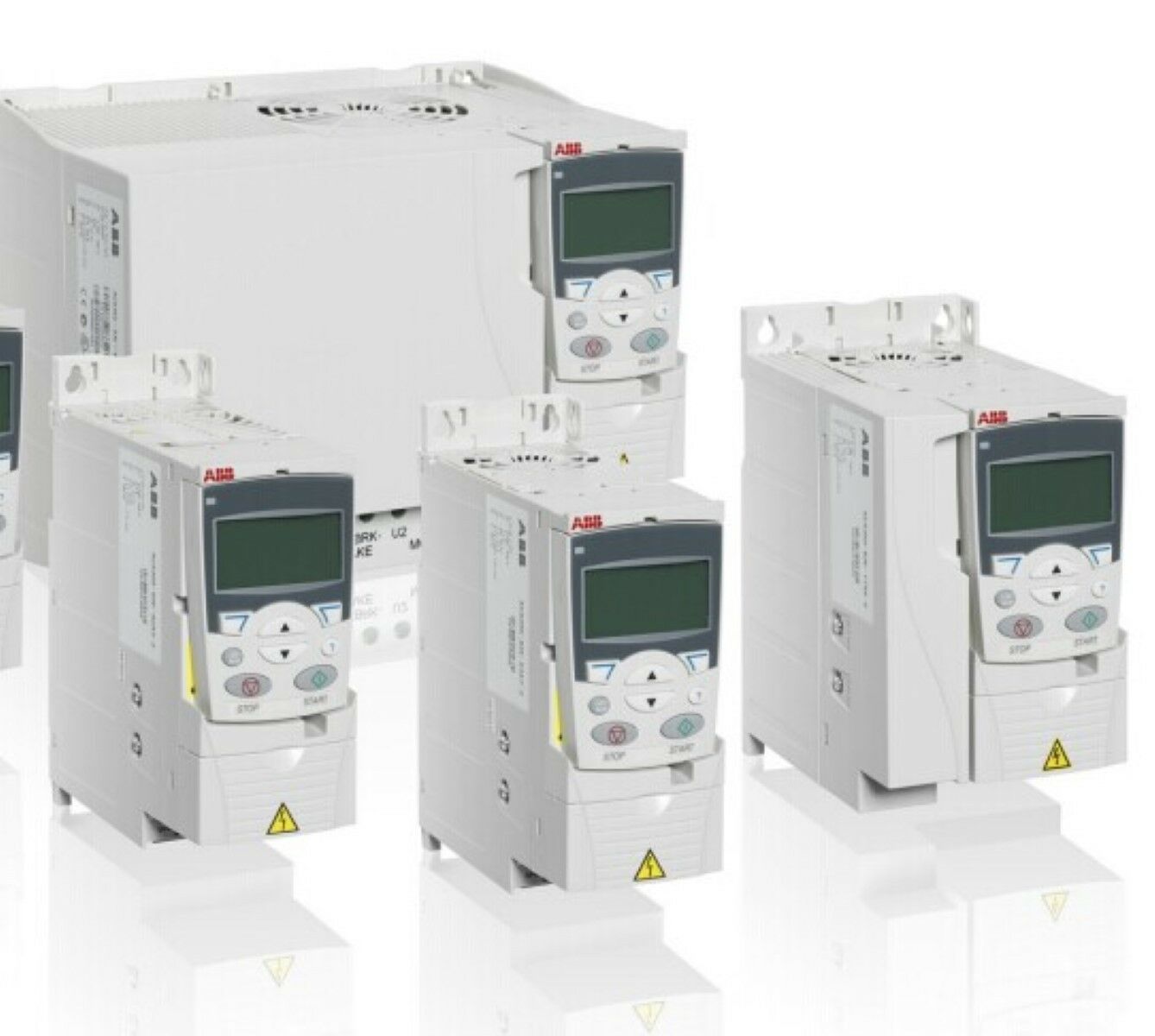

ABB变频器维修 ACS355系列怎么设置参数：只要采用出厂设定，变频器一般都是用面板来控制，进行变频器加减速度，来实现马达转数的快慢。

传动控制ABB变频器维修 ACS355系列参数设定

1、9902=3；选用交变宏（P112交变宏控制模式）

2、输入信号类型通过拨码开关S1来选择：ON（向上）为电流；OFF（向下）为电压。1为AI1; 2为AI2.参见P53.

3、 1103=1；AI1通道有效。1301=0%定义模拟信号最小值；1302=100%定义模拟信号最大值。1104定义最小模拟信号所对应的最低速；1105定义最大模拟信号所对应的最高速。2001/2007：变频器输出的极限最小值；2002/2008：变频器输出的极限最大值。

9904=1/2电机矢量控制模式时电机速度用转速来表示；

9904=3电机标量控制模式时电机速度用频率来表示。
ABB变频器维修

4、 2101=1选择电机启动方式；2102=2选择电机斜坡减速停车；2201=0选择第一对斜坡曲线；2202 设定加速时间

2203 设定减速时间。

5、 1201=9 通过数字输入DI3和DI4进行恒速选择；1203设定高速

1204设定低速（风栅提升变频器）。

6、 1401=2 变频器运行时继电器输出

7、 9902=1 恢复出厂设置

8、 9914=0/1 改变电机旋转方向

9、故障查询P342

总结：传动控制ABB变频器维修 ACS355变频器系列参数设定只要把电机的额定电压、电流、转速、等数据输入进去就行了。当然细节的调整需要有一定的电气自动化知识。
