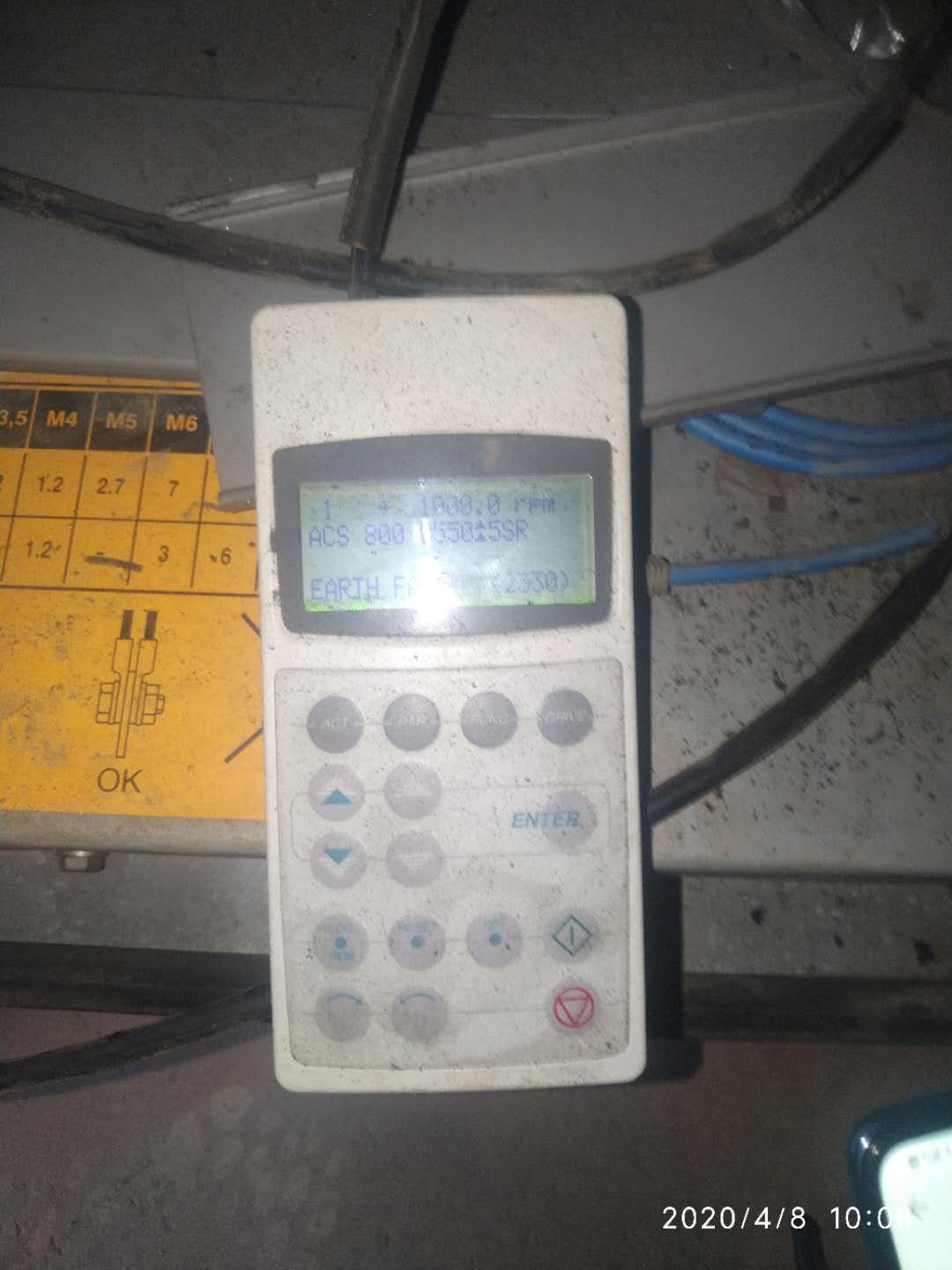

ABB ACS800变频器维修报故障2330加急处理:一台ABB变频器ACS800型号:ACS800-04M-0550-5+E202+E208+H360+J400+K458+P901出现故障报警2330过流接地问题,首先我们要检查变频器是否输出短路,CUR UNBAL XX,传动检测到逆变单元中过高的输出电流不平衡.
ABB ACS800变频器维修2340有两种:SC INV XXy ,逆变单元短路,SHORT CIRCUIT是电机或电缆有短路,变频器输出单元故障。
以上故障处理可按下面处理:
1、用万用表测量逆变模块是否故障
测量方式800(R6及其以下模块)变频器检测步骤如下:拆开电机电缆后检测。
用数字万用表的二极管档,分别使用红黑表笔。变频器断电,把电机电缆和变频器断开。
步骤1、用万用表笔的黑表笔放在UDC+上,红表笔分别放在U1,V1,W1上,万用表显示三个一样的值,分别放在U2,V2.W2上,万用表显示三个一样的值,平衡。
步骤2、用万用表笔的红表笔放在UDC-上,黑表笔放在U1,V1,W1上,万用表显示三个 一样的值,U2,V2.W2上,万用表显示三个一样的值,平衡。
步骤3、用万用表笔的红表笔放在UDC+上,黑表笔放在U1,V1,W1上,U2,V2.W2上,万用表显示六个一样的值,无穷大。
步骤4、用万用表笔的黑表笔放在UDC-上,红表笔放在U1,V1,W1上,U2,V2.W2上,万用表显示六个一样的值,无穷大。
如果一个不一样,就说明变频器有问题。
对于ACS800(R7和R8)模块检测方法除了“步骤1”以外,其他相同。
用万用表笔的黑表笔放在UDC+上,红表笔分别放在U1时,数字表上有压降,放到V1,W1上时为无穷大;分别放在U2,V2.W2上,万用表显示三个一样的值,平衡。
2、拆电机线用摇表测量下是否电机或电机电缆有问题
3、如果按上面测量方式没有问题,再更换变频器内的功率板以及主控板试试(R7,R8的更换AINT-02C试试)
ABB ACS800变频器维修报故障2330处理总结:更换IGBT模块 驱动板 霍尔检测电路等,试机正常,如对ABB ACS800变频器维修报故障2330出现问题还是值得我们去深刻的去探讨,如果对ACS600 ACS550 ACS800 DCS500 DCS800等其他产品故障需要维修,可以拨打我们的电话13798538887随时解答各种故障报警问题。
